Правильно установленный баланс при пуске будет создавать ритмичные удары, и наоборот.

Фиг. 179. Закрепление спирали баланса в будильнике.

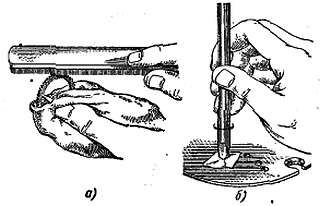

Исправление производят регулировкой положения спирали относительно баланса поворотом ее колодки на оси. Для поворота колодки в паз устанавливают специальный нож или отвертку и с их помощью производит поворот в ту или иную сторону в зависимости от положения импульсного штифта (фиг. 180).

Фиг. 180. Регулировка положения спирали баланса на оси.

В целях сохранения спиральной формы пружины баланса, в точке закрепления ее в колонке делается изгиб. Установка спирали на ось баланса показана на фиг. 181; опоры и центровые винты баланса смазывают.

Фиг. 181. Установка спирали на ось баланса.

Для правильной работы механизма боя будильника при сборке необходимо следить, чтобы штифт сигнального валика находился у среза кулачковой муфты сигнального колеса; сигнальную стрелку устанавливают против цифры 6.

Минутная и часовая стрелки соответственно устанавливают против цифр 12 и 6. Если при проверке подачи сигнала между сигналом и показанием стрелок будет разница, превышающая 5 мин., необходимо переставить минутную и часовую стрелки.

Стрелки должны быть установлены без перекосов. Приемы посадки стрелок показаны на фиг. 182 и 183.

Фиг. 182. Посадка стрелки с помощью молотка.

Фиг. 183. Посадка стрелки с помощью щипцов.

После установки механизма в корпус необходимо проверить положение стрелок между собой, относительно циферблата и защитного стекла, положение ключей и кнопок относительно задней крышки и задней платины, которые не должны соприкасаться с ними. Стержень молоточка боя также не должен соприкасаться с корпусом, в противном случае будет нарушаться нормальная подача сигнала. Крышка корпуса не должна соприкасаться с центровым винтом баланса.

Баланс будильника должен делать 200 колебаний в минуту. Если баланс совершает большее количество колебаний, часы будут идти с опережением. Если баланс делает меньшее количество колебаний, часы будут отставать. Отклонения в показаниях времени могут быть устранены градусником, при больших отклонениях необходимо изменить рабочую длину спирали. Если спираль не имеет запаса, ее необходимо заменить.

Будильники Б-9 мало чем отличаются от рассмотренного будильника Б-6.

Молоточек подачи сигнала находится внутри корпуса, и задняя крышка служит звуковой мембраной. В верхней части находится колонка выключения сигнала; этого устройства нет в будильнике Б-6.

Общий вид механизма будильника Б-9 без корпуса показан на фиг. 184.

Фиг. 184. Будильник Б-9 без корпуса.

Колесная система регулятора хода и механизм боя расположены несколько по-иному, чем в будильнике Б-6. Другого отличия эти механизмы не имеют.

Баланс также делает 200 колебаний в минуту.

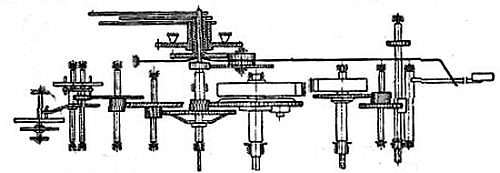

Кинематическая схема механизма будильника Б-9 аналогична рассмотренной выше. Механизм имеет центральную сигнальную стрелку.

Для будильников свойственны такие дефекты, как большой осевой зазор оси баланса, неправильная установка спирали баланса, мелкий или глубокий спуск, несимметричные зазоры импульсного штифта баланса в рожках вилки, его искривленность, несоосная установка вилки относительно оси баланса.

Плохое полирование цапф осей зубчатой передачи приводит к нестабильности хода будильника, достигающей нескольких минут в сутки.

На постоянство суточного хода будильников вредное влияние оказывает также радиальное биение спускового колеса. Биение спусковых колес колеблется до 0,25 мм. Оно возникает при неудовлетворительном качестве обработки плоскостей зубьев.

Спираль баланса будильников изготовляют из бронзы; она не обладает достаточной жесткостью и склонна к остаточным деформациям. Эти спирали имеют значительный температурный коэффициент (13–14,5 сек. на 1°), который необходимо учитывать при регулировке хода.

Конструкция градусника будильника Б-6 такова, что зазор в вилке градусника иногда равен трем-четырем толщинам спирали. Такая игра спирали создает большую суточную вариацию хода. При длительной эксплуатации будильника, когда по различного рода причинам амплитуда колебаний баланса уменьшается, эта игра проявляется еще в большей степени; часы начинают сильно отставать или уходят вперед. Зазор в вилке градусника будильника не должен превышать 1,5 толщины спирали.
