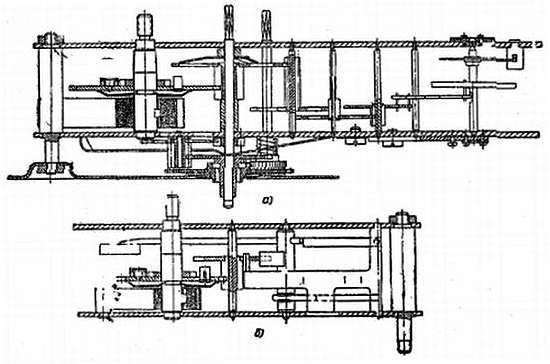

Механизм в разрезе по осям показан на фиг. 188, а; на фиг. 188, б — узел боя.

Фиг. 188. Условный разрез по осям механизма будильника Б-84.

Баланс не имеет центровых винтов, и цапфы оси баланса вращаются в камневых подшипниках, запрессованных непосредственно в платины (фиг. 189).

Фиг. 189. Накладные камни баланса будильника Б-84.

Накладные камни находятся в накладках, которые крепят к платине винтами с помощью пружинной шайбы со стороны задней платины.

На фиг. 190 показано заводное колесо и собачка с пружиной.

Фиг. 190. Заводное колесо будильника Б-84.

Трибы колесной системы механизма имеют зубья часового профиля. Передняя платина закреплена на колонках расчеканкой последних. Заднюю платину закрепляют гайками.

Оси главной передачи имеют бескамневые опоры в платинах.

Заводную и переводную кнопки устанавливают на квадраты, а заводные ключи — на резьбовое соединение. Циферблат металлический.

Повреждения, встречающиеся в этом будильнике, совершенно аналогичны повреждениям в будильниках, рассмотренных выше.

Перейдем к рассмотрению малогабаритных будильников, которые имеют различное внешнее оформление.

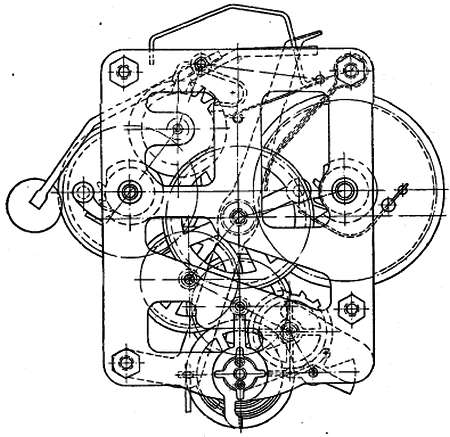

Общий вид механизма со снятой задней крышкой показан на фиг. 191.

Фиг. 191. Общий вид малогабаритного будильника со снятой задней крышкой.

Главная передача имеет камневые опоры в платинах и мостах. Пружины хода и боя расположены в заводных барабанах. Баланс безвинтовой, швейцарский анкерный спуск, вилка имеет рубиновые палеты. Сигнальная стрелка центральная, с внутренним звонком и кнопочным остановом.

Механизм малогабаритного будильника имеет прерывистый сигнал боя. Бой повторяется через небольшие промежутки времени, пока не кончится завод пружины боя.

Кинематическая схема малогабаритного будильника с прерывистой подачей сигнала показана на фиг. 192.

Фиг. 192. Кинематическая схема будильника Б-84.

Барабан 1, в котором находится пружина хода, приводит в действие главную передачу, сообщая периодические импульсы балансу и перемещая стрелки. Пружина запора боя 6 удерживает рычаг 4, который входит в зацепление с программным кулачком шайбы 5, посаженной на ось промежуточного колеса. Рычаг 4 под воздействием кулачковой шайбы поворачивается на оси и освобождает штифты, расположенные на скобочном колесе 3.

Скобочное колесо поворачивается на определенный угол.

Подача сигнала производится, когда рычаг 4 не находится в зацеплении с программным кулачком, она пружиной 2 отводится в свое крайнее положение. Это положение устанавливается кнопкой установки боя на определенную программу предварительных сигналов.

На фиг. 193 показан разрез механизма по осям: главной передачи с барабаном (фиг. 193, а), узла регулятора хода (фиг. 193, б), с правой стороны которого отдельно показаны штифты градусника с замком (фиг. 193, в), и, наконец, узла боя (фиг. 193, г).

Фиг. 193. Условный разрез по осям отдельных узлов будильника.

Из разрезов видно взаимное соединение отдельных деталей и узлов механизма между собой.

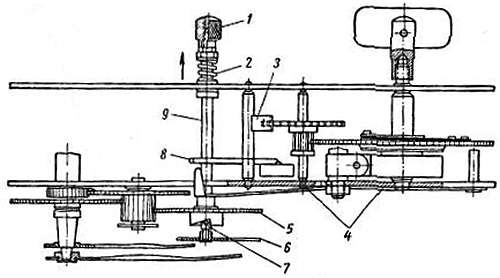

На фиг. 194 показана стрелочная передача с рычагами включения боя.

Фиг. 194. Стрелочная передача с рычагами включения боя будильника Б-84.

Для данного типа механизма характерными являются повреждения, свойственные часам малого калибра. Дополнительными дефектами являются те, которые относятся к системе включения и исполнения боя.

Часы-будильники, кроме рассмотренных малогабаритных, как правило, имеют штифтовые анкерные спуски.

На фиг. 195 показана работа такого спуска. Сначала штифт 1 (фиг. 195, а) удерживает спусковое колесо 3, находящееся под воздействием пружины хода; колесо вращается в направлении, указанном стрелкой.
