Пуск механизма производят первым нажатием на заводную головку 10. Пусковой рычаг 12 штифтом 11 перемещается в прорези моста. Выступ д пускового рычага скользит по наклонной плоскости тормозного рычага. Когда выступ войдет в вырез, дополнительным нажатием на головку поворачивается тормозной рычаг вокруг оси по часовой стрелке. Пружина 15 переходит из выреза б в вырез г, фиксируя тормозной рычаг. Тормозной рычаг освобождает баланс 1 и колесо 16, удерживаемое пружиной 2.

Механизм приходит в движение. С отпусканием заводной головки пусковой рычаг под воздействием пружины 14 возвращается в исходное положение. В целях исключения случайного сброса стрелок без предварительной остановки механизма имеется предохранительный рычаг 9, который блокирует кнопку 7 при перемещении тормозного рычага по часовой стрелке, в момент включения секундомера.

Предохранительный рычаг 9 связан с тормозным рычагом шарниром О2.

При движении тормозного рычага 13 по часовой стрелке предохранительный рычаг перемещается влево, скользя своим пазом по винту 8, установленному в мосту барабана. Выступ е предохранительного рычага изогнут под прямым утлом к плоскости рычага. При перемещении рычага влево этот выступ входит в выточку кнопки 7 и запирает ее.

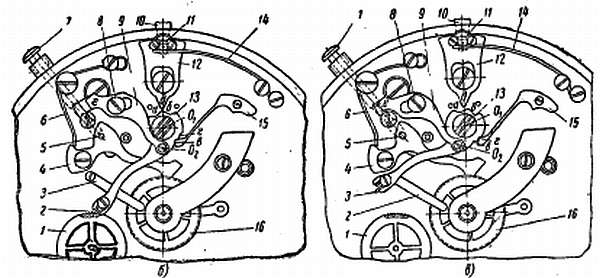

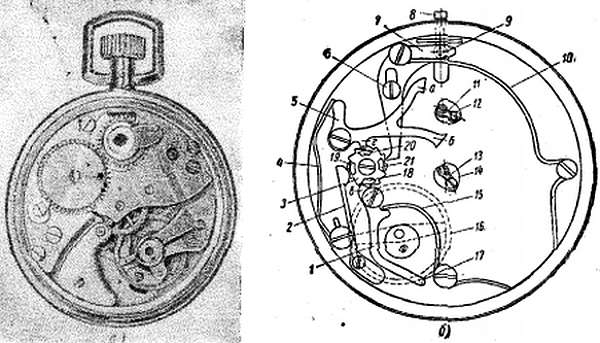

Положение системы рычагов компликации, когда механизм работает, показано на фиг. 167, в.

Остановку механизма производят вторым нажатием на заводную головку.

Выступ д пускового рычага входит в вырез а тормозного рычага и поворачивает его против часовой стрелки, фиксирующая пружина 15 переходит в вырез б. Тормозной рычаг штифтом останавливает баланс 1, одновременно прижимает пружину 2 к колесу 16 и останавливает колесную систему механизма. При этом своем перемещении тормозной рычаг одновременно поворачивает рычаг 9, который освобождает кнопку сброса 7. Кнопка 7 постоянно находится в соприкосновении со штифтом 5, который соединяет молоточек секундного сердечка с молоточком минутного сердечка. Молоточки перемещаются после преодоления усилий пружин 6 и воздействуют на сердечки секундное и минутное.

Устройство сердечника показано на фиг. 168.

Фиг. 168. Секундомерное колесо с сердечком.

Сердечко 5 находится под колесом 16 (фиг. 167, в). Сердечко минутной стрелки находится на механизме со стороны циферблата.

При ударе молоточка по сердечку происходит вращение диска 2 (фиг. 167 в), несущего, на втулке 4 стрелку. Колесо 6 с пружиной 3 остаются неподвижными. Диск 2 и сердечко 5 связаны винтом 1. Пружина 3 осуществляет фрикционную связь между колесом 6 и диском 2.

Дефекты этого механизма аналогичны ранее рассмотренным.

Двухстрелочный секундомер, кинематическая схема которого показана на фиг. 169, отличается от рассмотренного однострелочного тем, что имеет непрерывный код часового механизма вне зависимости от того, включены или выключены стрелки.

Стрелки установлены на центральной оси. Пуск стрелок в ход и возврат их в исходное положение производят последовательными нажатиями на заводную головку.

Стрелки перемещаются вместе. Вспомогательная стрелка может быть остановлена при помощи дополнительной кнопки.

Фиг. 169. Кинематическая схема двустрелочного секундомера.

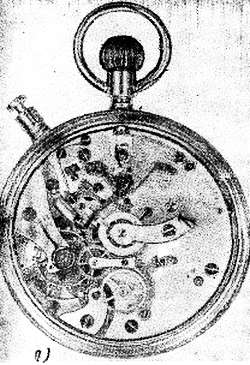

На фиг. 170 показан механизм карманного хронографа, т. е. карманных часов, к которым пристроен секундомерный механизм. Часы имеют пять стрелок, из которых три отсчитывают текущее время, две стрелки секундомерные. Секундная стрелка секундомера расположена в центре, минутная стрелка секундомера имеет собственную шкалу на 30 мин., расположенную на основном циферблате под заводной головкой.

Фйг. 170. Секундомер 28-ЧК.

Базовым механизмом хронографа являются часы «Молния». Стрелка минутного счетчика имеет периодические перемещения каждую минуту, когда секундная стрелка переходит нулевое положение. Пуск механизма секундомера производят нажатием на пусковую кнопку. Остановку механизма производят вторым нажатием этой кнопки и сброс стрелок в исходное положение — третьим.
