Фиг. 199. Приставной ход Х-3.

Этот же механизм применяется в часах настенных с боем типа ЧМС.

Основные особенности данного механизма рассматриваются в разделе настенных часов.

В часах источником звука являются металлические стержни, закрепленные в массивной металлической колодке.

Кинематическая схема механизма показана на фиг. 200.

Фиг. 200. Кинематическая схема механизма часов ЧБН.

На схеме указано число зубьев каждого колеса. Справа находится механизм хода, слева — боя. Действие механизма хода с приставным анкерным спуском не требует особого описания. На минутной оси механизма хода закреплен кулачок 1 с двумя выступами.

Первый выступ — короткий — включает бой получасов, второй — длинный — включает бой часов.

На трубке 3 часового колеса жестко посажена улитка 2, имеющая 12 выступов с радиусами, возрастающими от центра улитки. Выступов улитки может касаться и лежать на них штифт 4 гребенки 5. Гребенка может находиться в зацеплении со штифтом 6 кулачка 7. Кулачок, вращаясь, за один свой оборот, переводит гребенку на один зуб (гребенка поднимается). В момент подачи сигнала рычаг 8, поднятый выступом кулачка 1, одновременно поднимает вверх рычаг 9, который своим выступом освобождает штифт 13 колеса 12. Направления перемещения рычагов указаны стрелками.

Колесная передача будет двигаться, пока колесо 12 не сделает полоборота и штифт 13 не упрется в выступ 11 рычага 8.

Штифт 13 является тормозным. При подаче сигнала боя получасов рычаг 9 поднимается настолько, что допускает падение гребенки только до первого зуба, после чего рычаг, соскочив с кулачка 1, пропускает штифт 13; система колес приходит в движение.

Кулачок 7 со штифтом 6 поднимает гребенку на один зуб кверху и занимает положение, показанное на схеме.

Во время движения колес боя поворачивается также звездочка 10, приводящая в движение молоточки 15 и 16, которые, падая, ударяют по звуковоспроизводящим стержням. При бое часов происходят аналогичные действия, что и при бое получасовом, за исключением того, что рычаг 9 поднимается несколько выше, так, что гребенка 17 получает возможность перемещаться вниз до тех пор, пока ее штифт 4 не ляжет на соответствующий уступ улитки. Каждый уступ улитки удален от ее центра на различную длину, что соответствует числу отбиваемых часов.

Вслед за падением гребенки кулачок 7 получает вращение и своим штифтом поднимает гребенку с каждым ударом на один зуб. Чтобы гребенка не падала обратно в перерыве между ударами, ее поддерживает рычаг 9, входя на это время своим выступом между зубьев. Перед каждым боем примерно за 4–5 мин. происходит так называемая «повестка», т. е. подготовка механизма к бою, которая заключается в повороте колес от упора на рычаге 9 до упора на рычаге 8.

Для того чтобы бой не был слишком частым, применяется воздушный тормоз в виде ветрянки 14. Положение кулачка 1 и стрелок согласовано. На схеме показано положение системы рычагов до начала боя.

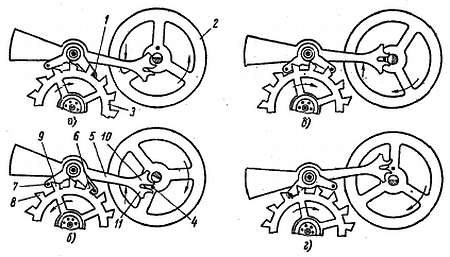

На фиг. 201, а показан отдельно рычаг 8 (фиг. 200), взаимодействующий с кулачком 1; на фиг. 201, б и в показаны соответственно рычаг 9 (фиг. 200) и гребенка со втулками.

Фиг. 201. Рычаги включения боя часов ЧБН.

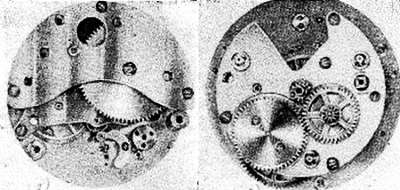

Фиг. 202. Отдельные детали часов ЧБН.

В рычаге 8 иногда наблюдается неплотная расчеканка втулки, за счет чего нарушается относительное положение плеч.

В рычаге 9 может быть нарушено положение отгибов. В гребенке чаще всего нарушается действие пружины с задерживающим пальцем.
