Если смотреть на механизм со стороны мостов, первым считается винт, находящийся против колонки спирали, и от этого винта по ходу часовой стрелки ведется счет остальных винтов, как показано на фиг. 158, а для часов «Салют».

Необходимо учитывать, что толщина материала для шайб может изменяться в пределах допусков; значение во времени подложенной или снятой шайбы не является строго постоянной величиной.

Рекомендуется при каждой новой партии регулировочных шайб производить уточнение значения шайб во времени.

Если снять и перевернуть мост баланса часов «Салют», как указано на фиг. 158, б, нумерация винтов сохраняется, однако счет ведется против часовой стрелки.

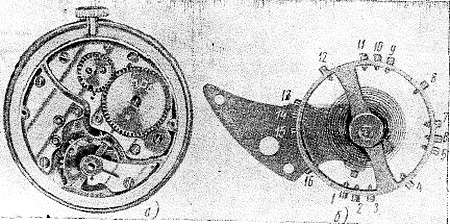

Фиг. 158. Порядок счета винтов баланса часов «Салют».

Для часов «Звезда» порядок счета винтов в часах и отдельно на балансе приведен соответственно на фиг. 159, а и б, а в часах «Молния» — на фиг, 160, а и б.

Фиг. 159. Порядок счета винтов баланса часов «Звезда».

Фиг. 160. Порядок счета винтов баланса часов «Молния».

Аналогичная нумерация может быть принята и в других типах часов, отличающихся количеством винтов баланса.

Часовые механизмы, показывающие при проверке в вертикальных положениях разность суточных ходов от -15 до 180 сек., могут быть исправлены за счет подкладки или снятия регулировочных шайб под один из винтов баланса.

На операции «Заканчивание» у часов может быть случайно сдвинут градусник или вследствие неравномерной затяжки корпусных винтов изменены зазоры в оси баланса; это может нарушить регулировку на точность хода часового механизма. Поэтому необходимо производить окончательную проверку точности хода уже собранных часов.

Проверка и регулировка часов на приборе позволяют не только выявить дефекты, относящиеся к регулятору хода, по записям прибора можно судить о наличии в часовом механизме и других дефектов.

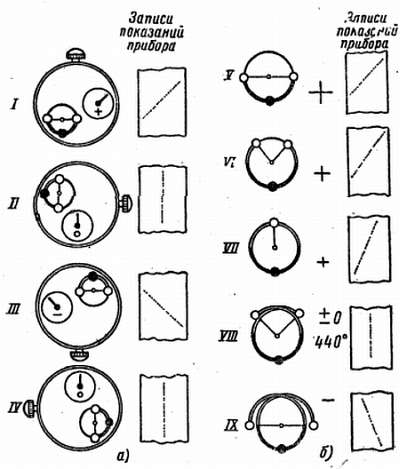

На фиг. 161 показаны отдельные наиболее характерные записи прибора. Каждый «тик» и каждый «так» соответствует одному штриху записи. В запись могут проникать посторонние шумы, поэтому рекомендуется вести запись в тихой обстановке.

Фиг. 161. Записи прибора, характеризующие неисправности механизма.

Точно идущие часы дают характеристику, параллельно расположенную краю ленты, как показано на фиг. 161, а.

При отставании часов характеристика отклонена влево, а при опережении — вправо (фиг. 161, б).

Дефекты зубчатых колес вызывают искривление характеристики хода. На фиг. 161, в показана запись часового механизма, имеющего неравномерную передачу усилия от центрального колеса на триб промежуточного колеса. Падение амплитуды при неравномерной передаче вызывает изменение хода (фиг. 161, г).

На фиг. 161, д показана характеристика хода механизма, имеющего неравномерную передачу усилия от секундного колеса на триб спускового.

В данном случае зацепление работает очень плохо и передаваемая им сила непрерывно изменяется.

При радиальном биении спускового колеса запись имеет характерный волнистый вид (фиг. 161, е).

Если один из зубьев спускового колеса имеет какой-либо дефект (длиннее нормального) или импульсная плоскость зуба закруглена и ее взаимодействие с палетой анкерной вилки осуществляется ненормально, то правая линия характеристики будет иметь периодические нарушения (фиг. 161, ж).

Характеристика, показанная на фиг. 161, з, внешне несколько напоминает характеристику на фиг. 161, е и определяется большими зазорами в цапфах осей анкерной вилки и баланса биениями спускового колеса и т. д.

Дефект в анкерной вилке (одной из палет) может дать характеристику, изображенную на фиг. 161, и.

На фиг. 161, к показана характерная запись при пристуке.

Характеристики, приведенные выше, безусловно, не исчерпывают всех встречающихся дефектов, но они позволяют правильно подойти к анализу встречающихся характеристик хода.
