Фиг. 238. Общий вид механизма часов ЭПЧГ.

Контактные группы 2 служат для посылки каждую минуту импульсов тока ко вторичным часам с минутным отсчетом времени. Пятикулачковой шайбой 4 попеременно включается правая или левая контактная система. Рычаг 3 предназначен для посылки импульсов тока в часовую сеть с минутным отсчетом времени от руки. Для посылки импульсов рычаг поворачивается на некоторый угол вправо и влево.

К клеммной платине 1 присоединяют провода питания и линий. Контактное устройство 8 включает импульс тока каждую секунду. Для этой цели используется рычаг 7, сидящий на одной оси со спусковым устройством механизма.

Контактная группа закреплена хомутиком 5 к межплатинной колонке 6. Это контактная группа имеет три пружины. Положение средней пружины регулируется винтом 9.

Часы с минутным отсчетом времени осуществляют также автоматическую посылку в сеть вторичных часов импульсов, пропущенных в случае перерыва подачи питающего тока. При этом все вторичные часы автоматически устанавливаются на правильное время. Автоматическое исправление показаний вторичных часов возможно в тех случаях, когда перерыв подачи электроэнергии не превышает 12 час.

Если напряжение источника тока опускается ниже 19 в, часы автоматически прекращают посылку импульсов в сеть вторичных часов с минутным отсчетом. Этим исключается возможность расхождения в показаниях вторичных часов вследствие недостаточного напряжения на зажимах их электромагнитов.

Вторичные часы устанавливаются на различном расстоянии от центральной часовой станции. Падение напряжения часовой сети между отдельными часами будет различным.

Контакты, включающие цепь тока вторичных часов с минутным отсчетом времени, замыкаются 1 раз в минуту на 2 сек., а контакты, включающие цепь часов с секундным отсчетом, замыкаются каждую секунду на 0,7–0,8 сек.

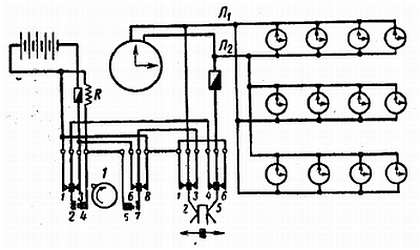

Схематическое устройство механизма часов показано на фиг. 239.

Фиг. 239. Устройство механизма часов ЭПЧГ.

Гиря 1 с блоком 2 висит на струне 3, намотанной на барабане 15 планетарной передачи. Второй конец струны прикреплен к корпусу механизма. Длина струны такова, что часы могут работать без поднятия гири в течение 12 час.

Струна представляет собой специально обработанную жилу или пластмассовую нить. Всего на барабане намотано девять витков струны.

В течение 58 сек. ось 5, а также колеса 4 и 9 остаются неподвижными. Колесо 9 с помощью муфты связано с колесом 14. Ось 22 не имеет жесткой связи с надетыми на ней колесами и планетарной передачей, на барабане которой расположено колесо 6, имеющее общую ось с колесом 8. Особенность планетарной передачи заключается в том, что колеса, связанные с барабаном, совершают поступательно-возвратное движение. Возникающее под действием силы тяжести гири движение барабана передастся колесам 8 и 6. От колеса 8 движение передается колесу 16, связанному с ним колесу 23 и колесу 17, расположенному на минутной оси, затем движение передается через колеса 21, 20, 12 и 11 спусковому колесу 19.

Перечисленные колеса удерживаются палетами спусковой скобы 18, захватывающими зубья колеса 19. В данном механизме двигателем является гиря. Система колес представляет собой передаточный механизм, спусковая скоба 18 с палетами и спусковое колесо являются спуском. Спусковую скобу устанавливают на одной оси с вилкой 24, соединенной с маятником.

В рассматриваемых часах при опускании гири до предела дальнейшее движение ее стопорится приспособлением планетарной передачи. При этом зуб спускового колеса не успевает сойти с плоскости импульса палеты, а маятник начинает возвращаться. Палета упирается в зуб и вызывает смещение спусковой скобы на оси 7, вследствие чего нарушается регулировка хода. В таких случаях необходимо исправлять от руки регулировку положения палеты относительно зубьев спускового колеса.

На фиг. 240 показаны спусковая скоба с налетами, вилка, спусковое колесо и стержень маятника.

Фиг. 240. Спусковое колесо со спусковой скобой.

Спусковое колесо 1 имеет 30 зубьев и при каждом колебании маятника поворачивается на половину шага зуба. Регулировка положения палет 2 и 3 относительно зубьев анкерного колеса 1 может быть выполнена перемещением эксцентриковой втулки 7 на стержне маятника 6.

Поворачивая втулку в одну из сторон, производим перемещение вилки 5 относительно стержня маятника и одновременно поворачиваем спусковую скобу 4, регулируя положение палет.

Регулировка правильности взаимодействия спускового устройства требует соответствующего навыка и соответствующего инструмента. Нижняя часть вилки имеет форму, показанную на фиг. 240 слева. Скоба охватывает эксцентриковую втулку 7, которую можно поворачивать по направлению стрелки вправо и влево.
