Повреждение контактов маятника и контактов включения тока в сеть вторичных часов требует или полной их замены, или замены отдельных неисправных пружин. Иногда наблюдается нарушение изоляции в контактных пластинах.

Движение от маятника к диску включения контактов производится двумя различными по устройству передачами.

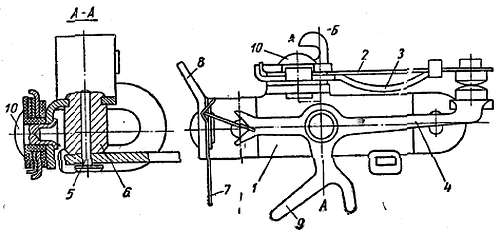

Одна из конструкций передачи показана на фиг. 229.

Фиг. 229. Механизм электропервичных часов.

На стержне маятника закреплена каретка 6, штифт которой входит в вырез вилки 7. Вилка жестко закреплена на оси 2, на этой же оси закреплено коромысло 3, несущее две собачки 1 и 4. Своими свободными концами при каждом движении маятника собачки толкают храповое колесо 5, на одной оси с которым находится секундный диск 8.

Оси вилки и храпового колеса размещены между двумя платинами. Между передней платиной и храповым колесом находится звездочка, исключающая свободное перемещение храпового колеса под воздействием собачек. Эта звездочка, создавая давление на храповое колесо, приводит к износу отверстия в задней платине механизма. Другие механические повреждения наблюдаются редко.

Настройка и регулировка часов требуют знания их устройств и определенного навыка.

Рассмотрим некоторые особенности устройства этих часов.

При колебательных движениях маятника гребенка 1 вступает в соприкосновение с собачкой 2 контактной группы маятника.

Гребенка и собачка в различных положениях показаны на фиг. 230.

Фиг. 230. Последовательные фазы работы собачки с гребенкой.

В положении I, VI маятник движется справа налево. Гребенка 1 находится значительно правее собачки и приближается к ней.

Положение II показывает действие гребенки 1 на собачку 2. Гребенка отклоняет собачку и проходит в положение III, маятник продолжает свое движение влево до крайнего положения. При обратном движении маятника наступают положения IV и V, при которых собачка свободно переходит через гребенку. Таких повторений свободного колебания маятника в зависимости от регулировки и напряжения источника тока может быть от 8 до 15 [1] .

С каждым колебанием маятника амплитуда его уменьшается. Когда амплитуда колебания уменьшается настолько, что при крайнем отклонении маятника влево собачка задержится в одном из вырезов гребенки (положение VII), маятник начнет обратное движение вправо. Так как собачка оказалась заклиненной в вырезе гребенки, то она, выравниваясь, своим нижним концом упрется в гребенку, а верхней частью будет давить снизу вверх на нижнюю пружину контактной группы. Контакт нижней пружины соединится с контактом верхней пружины. В то же время средняя пружина какой-то отрезок времени также будет замкнута своим контактом с верхней пружиной.

Давление между верхней и средней пружинами должно быть порядка 3–4 г. Зазор между верхней и нижней пружинами 0.5 мм.

Дальнейшее давление собачки вверх приведет к подъему нижней и верхней пружин, а также к разрыву контактов между средней и верхней пружинами. Останутся замкнутыми только верхняя и нижняя пружины (положение VIII). С движением гребенки вправо собачка начнет опускаться (положение IX). Верхняя пружина замкнется со средней, после чего нижняя пружина разомкнет свой контакт с верхней (положение X).

Рассмотрев последовательные фазы работы контактной группы во взаимодействии с маятником, перейдем к рассмотрению действия электрического тока (фиг. 228).

В состоянии покоя контактной группы, когда собачка не производит замыкания контактных пружин, электрический ток в цепи отсутствует. Замыкание нижней пружины с верхней образует замкнутую цепь тока: плюс батареи, предохранитель, электромагнит маятника, верхняя, нижняя пружины и далее к минусу батареи. В этот момент параллельно электромагниту включена искрогасительная катушка по цепи: плюс, батареи, предохранитель, катушка омического сопротивления 300 ом, средняя, верхняя, а затем нижняя пружины и минус батареи.
