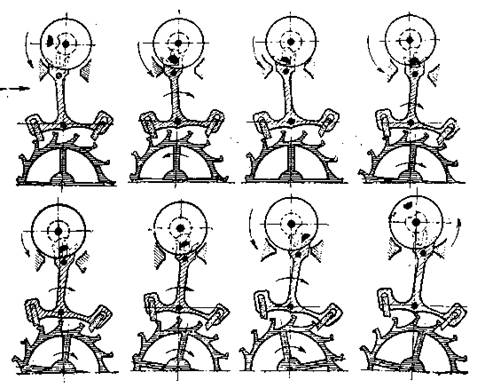

Рис. 27. Последовательные периоды работы анкерного хода
Находясь во взаимодействии с налетами, зубья ходового колеса касаются плоскости покоя палет своими вершинами и пятками. Когда зуб соприкасается вначале с плоскостью импульса палет, он упирается в нее также вершиной зуба, когда зуб проходит по плоскости импульса палет, он касается ее пяткой зуба, но в конце, перед выходом зуба из-под палеты, острие палеты скользит по плоскости импульса зуба. Падая на плоскость импульса, зуб ходового колеса ляжет не в самом начале угла импульса палет, а несколько впереди.
Ось ходового колеса своими цапфами входит в отверстия платины и моста. На оси нарезан триб, который имеет шесть, иногда восемь зубьев.
Отход назад. В начале движения анкерной вилки и ее отрыва от ограничительного штифта до того момента, когда зуб попадет на импульсную плоскость, палета отодвигает ходовое колесо несколько назад от направления своего вращения, давая этим самым возможность палете освободиться от притяжки зубом ходового колеса.
Вершина зуба ходового колеса под действием заводной пружины падает на плоскость импульса палеты, отбрасывая анкерную вилку, которая своим рожком догоняет эллипс и, ударяя по нему, сообщает импульс балансу. Вилка же, благодаря притяжке, плотно прижмется к ограничительному штифту.
Таким образом во время работы хода происходит мгновенный обмен скоростями между балансом и анкерной вилкой. На рис. 27 показаны последовательные периоды работы анкерного хода.
6. КОЛЕСНАЯ ПЕРЕДАЧА МЕХАНИЗМА (АНГРЕНАЖ)
Как было сказано выше, весь узел баланса все время нахо-. дится в движении до тех пор, пока полностью не израсходуется накопленная энергия в заведенной пружине. Вся же остальная часть механизма определенные промежутки времени не работает.
Так, например, в карманных часах «Молния» зубчатая передача находится в движении в течение суток только 1 час 13,8 мин,а 22 час46,2 минколеса остаются неподвижными. Следовательно, за один период колебания баланса детали зубчатой передачи находятся в движении всего 0,0159 сек,и за этот короткий промежуток времени зубчатая передача в часах несет большую нагрузку, так как заводная пружина всю свою накопленную энергию передает через зубчатую передачу узлу хода и стрелочной части механизма. Отсюда ясно, почему требуется высокое качество зубчатой передачи часов.
Назначение зубчатых колес состоит в передаче движения и силы от одной оси механизма к другой, причем все колеса различаются между собой диаметром и числом зубьев.
Колесо большого диаметра, как правило, является ведущим, а малое (имеющее до 20 зубьев), так называется триб, — ведомым.
Барабан, центральное, промежуточное и секундное колеса являются ведущими, триб центрального колеса и все остальные трибы — ведомые. Число оборотов ведомого триба во столько раз больше числа оборотов ведущего колеса, во сколько рчз число зубьев ведущего колеса больше числа зубьев триба.
Отношение числа зубьев ведущего колеса к числу зубьев ведомого называется передаточным числом. Передача вращения и усилий зубчатого зацепления осуществляется в месте соприкосновения зубьев колеса и триба по так называемой начальной окружности.
В каждом колесе или трибе различают три окружности: окружность выступов, окружность впадин и начальную окружность. Окружность, описанная из центра колеса радиусом, ограниченным вершиной головки зуба, называется окружностью выступов. Окружность, описанная, из центра колеса и проходящая через основания зубьев колеса, называется окружностью зпадин. Окружность, на базе которой строятся зубья и, следовательно, по которой проходит зацепление колеса и триба, называется начальной окружностью.
При правильном зацеплении окружности колеса и триба касаются друг друга. При глубоком зацеплении они пересекаются.
Расстояние между двумя соседними зубьями, измеренное по начальной окружности, называется шагом зубчатого зацепления.
Частное от деления шага на 3,14 называется модулем зубчатого зацепления. Модуль также равен диаметру начальной окружности, разделенному на число зубьев данного колеса или триба.
Наружные диаметры колес и трибов измеряют микрометрами или калибрами, а диаметры начальных окружностей определяют расчетом или по таблицам.
Расстояние, измеряемое по прямой линии между центрами зацепляющихся между собою колес и трибов, называется межцентровым расстоянием.
Прямая линия, соединяющая центры вращения двух сцепляющихся между собой зубчатых колес (или колеса и триба), называется линией центров.
Общее передаточное число для любого количества зубчатых пар, входящих в зацепление, равняется произведению передаточных чисел всех пар или равняется отношению произведения числа зубьев колес к произведению числа зубьев трибов.
