Для более детального ознакомления с названиями и назна­чением отдельных конструктивных элементов часов на рис. 1 приведена развернутая схема механизма часов с анкерным ходом. Заводная пружина 16,находящаяся в барабане 15,раскручиваясь передает через зубья барабана,движение на триб 2центрального колеса, сидящий на одной оси с центральным колесом 1,ведущим триб промежуточного колеса 14.Промежуточное колесо 13через триб 12передает движение на секундное колесо 11, которое в свою очередь вращает триб ходового колеса 10и находящееся с ним на одной оси ходовое колесо 9.Зубья этого колеса кинематически соединяются с налетами анкерной вилки 8.Анкерная вилка, колеб­лясь, сообщает импульсы балансу 3.

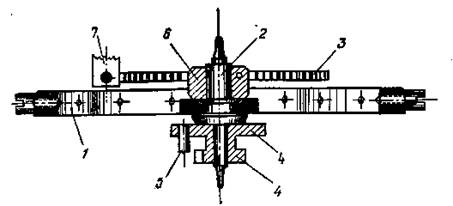

Рис. 2. Колебательная система:

] — баланс с винтами-грузиками; 2 —ось баланса с цапфами; 3— волосок; 4 —двойной ролик; 5 —эллипс; 6— колодка волоска; 7 — штифт колодки волоска; 8— колонка волоска

Часовой механизм состоит из следующих основных узлов:

1) колебательная система (рис. 2) — баланс с осью и спи­ралью, двойной ролик с эллипсом:

2) спусковой механизм или спуск (рис. 3) — анкерная вилка с налетами и анкерное колесо;

3) зубчатая передача (рис. 4);

4) двигатель часового механизма (рис. 5);

5) узел завода и перевода стрелок.

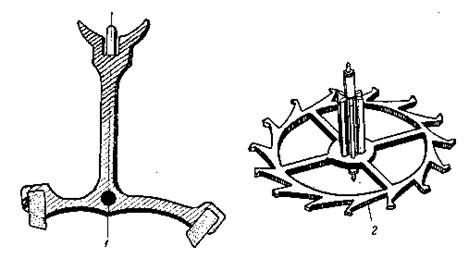

Рис. 3. Спусковой механизм: 1 —анкерная вилка с налетами; 2 —анкерное колесо

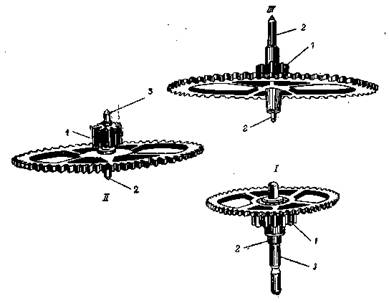

Рис. 4. Зубчатая передача:

I. Центральное колесо: 1 — триб; 2— цапфа; 3— ось, на которую насаживается

минутный триб;

П. Промежуточное колесо: 1 — триб с осью; 2 — цапфа; III. Секундное колесо: 1 — триб с осью; 2 —цапфы

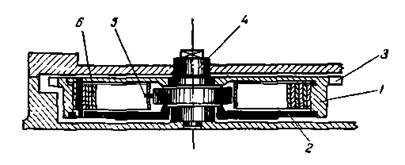

Рис. 5. Двигатель часового механизма в собранном виде:

1 — барабан; 2 —крышка барабана; 3 —зубья барабана; 4 —вал; 5— крючок вала, входящий в отверстие пружины; 6 —пружина

2. КОЛЕБАТЕЛЬНАЯ СИСТЕМА И КОМПЕНСАЦИОННЫЕ УСТРОЙСТВА

В карманных и наручных часах работа механизма поддержи­вается за счет расхода потенциальной (накопленной) энергии заведенной пружины, передаваемой через зубчатые колеса и трибы на спусковой механизм и баланс с волоском.

В колебательной системе особое значение имеет узел баланса (рис. 2), состоящий из балансового колеса 1(собственно баланс), оси 2,волоска 3,двойного ролика 4(импульсный и предохрани­тельный), эллипса 5(импульсный камень), колодки 6и колонки 8волоска.

На оси баланса по одну сторону от уступа насажено балансо­вое колесо, по другую сторону — двойной ролик с вставленным эллипсом. Волосок внутренним концом заштифтован в колодке во­лоска, насаженный на ось баланса, а внешним — в колонке моста баланса. Баланс является вибрирующим маховым колесом, кото­рый в соединении с двойным роликом и волоском регулирует рав­номерность действия механизма часов. Период колебания баланса зависит от окружающей температуры, так как изменение темпера­туры влияет на упругость волоска и его линейные размеры.

Практически часы с латунным балансом и стальным волоском отстают примерно на 11 секв сутки при повышении температуры на ГС. Например, часы, правильно отрегулированные при + 20° С, будут отставать приблизительно на 3 минв сутки, если температура повысится до 36° С.

Этот недостаток устраняет имеющиеся в часах компенсацион­ное устройство, уменьшающее влияние температуры на их ход.

Для температурной компенсации часов в основном применяют­ся два способа: компенсация с помощью волоска и компенсация с помощью баланса.

Компенсация с помощью волоска.Этот способ заключается в применении монометаллического баланса в паре с волоском, из­готовленным из сплава, модуль упругости которого мало зависит от температуры.

Монометаллический баланс (рис. 6) изготовлен из бериллиевой бронзы или мельхиора, а волосок — из сплавов элинвар, метэлинвар, ниварокс и других, имеющих температурный коэффициент (т. е. суточное отклонение хода на один градус) меньше 0,5 сек.

Компенсация с помощью баланса.Обод баланса делают биме­таллическим, т. е. из двух неодинаково расширяющихся от темпе­ратуры металлов, например из стали и латуни, и разрезают в двух диаметрально противоположных местах (рис. 1). Баланс таким образом превращается в пару биметаллических дуг. Металл, рас­ширяющийся сильнее (латунь), находится с внешней стороны, ме­талл с меньшим коэффициентом линейного расширения (сталь) — с внутренней.
