Если в барабане притупился крючок, его исправляют ножовкой. Если крючок сломан, то для его восстановления применяют три способа.
1. Крючок выдавливают в стенке барабана специальными щипцами (рис. 140).
2. В баковой стенке барабана просверливают отверстие, нарезают в нем резьбу и с внутренней стороны барабана снимают заусенцы. Отверстие должно быть точно посередине высоты барабана, т. е. между дном его и крышкой. Затем нагортовывают латунную проволоку, нарезают на ней резьбу и ввертывают в барабан (pиc. 141) настолько глубоко, чтобы высота крючка лишь немного превышала толщину пружины, после чего крючок припаивают. Наружный конец проволоки отрезают напильником — ножовкой, заравнивают напильником заподлицо со стенкой барабана. 3. В более крупных часах рекомендуется на внутренней стенке барабана прорезать место для крючка (рис. 142) не глубже проточки, на которую ложится крышка. Для этого нужно сделать грабштихелем риску, а затем трехгранным бархатным или полубархат-ньгм напильнико,м сделать углубление. Окончательно углубление подправляют ножовкой осторожно и неглубоко.
При сломанном винте в вале барабана, когда остаток его выступает наружу, следует (не повредив на вале квадрата) сделать шлиц (как в головке винта) и отверткой вывернуть его. Если указанным способам сломанный винт не удастся, вывернуть, тогда рекомендуется острым углом штихеля надавить сбоку на сломанный винт и вывернуть. Если и этот способ не даст результатов, необходимо высверлить сломанный винт, не повредив резьбу в вале. Если сломанный винт не поддается сверлению, вал нужно отпустить. При всех указанных способах необходимо вал положить в масло и хорошо прогреть, чтобы ,масяо заполнило все поры резьбы винта. Если крючок на валу барабаназатупился или его конец надломлен, следует в первую очередь надрезать крючок в глубине ножовкой. Если этим способом исправить крючок не удается, следует сделать новый крючок, для чего:
1) просверлить в вале отверстие так, чтобы крючок имел наклонное положение;
2) зачистить отверстие сверху до заусенцев;
3) запилить стальной конический штифт и впрессовать в отверстие;
4) откусить излишек штифта, а штифту придать надлежащую форму крючка (рис. 143).
Рис. 143. Изготовление нового крючка вала барабана
Крючок должен быть сделан заподлицо с окружностью вала, в середине уступа вала. Если крючок не в середине, то он сдвинет пружину в сторону и пружина будет тереть дно барабана или крышку его. Крючок должен прочно захватывать замок пружины.
Пружина. При вставке новой пружины необходимо правильно подобрать ее размер.
Если при ремонте будет поставлена более сильная пружина, чем это необходимо для данных часов, это (при полностью заведенной пружине) приведет к увеличению амплитуды колебания баланса, и во время хода часов эллипс станет ударяться об обратную сторону рожка («пристук»). К концу завода ход становится вялым, что затрудняет точное регулирование хода часов.
При установке слабой пружины ход в часах будет также вялым. Отрегулировать ход таких часов невозможно.

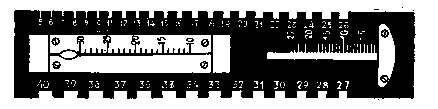

Рис. 144. Калибр для измерения толщины и ширины пружины
Короткая пружина в опущенном состоянии имеет менее 8,5 витков. Барабан с такой пружиной не сделает 4,5 — 5 оборотов. Продолжительность хода часов с короткой пружиной недостаточна.
Длинная пружина заполняет весь барабан, и он также не делает 4,5 оборотов, так как пружине негде развернуться, что приводит к тем же результатам, что и при постановке короткой пружины.
Чересчур широкая пружина, выступающая выше проточки в барабане, трется о крышку и дно барабана. Такая пружина сворачивается и разворачивается скачками, что влияет на ход часов. Часы из-за указанных недостатков могут иметь вялый ход или совсем останавливаться. При широкой пружине крышка может частично или полностью выйти из посадочного гнезда барабана.
Узкая пружина в работе неполноценна, так как она свертывается и развертывается волнообразно и очень сильно трет крышку и дно барабана.
Подбор пружины. Пружину по ширине и толщине подбирают, пользуясь специальным калибром (рис. 144). Ширина пружины должна быть примерно на 0,1 ммменьше внутренней высоты барабана.
Указанные условия необходимы для нормальной работы пружины, т. е. свободного ее развертывания. Годность новой пружины должна отвечать следующим условиям:
1) толщина пружины не должна быть больше 1/30 диаметра вала барабана;
2) в барабане должно находиться столько витков пружины (минимум 8,5), чтобы было обеспечено 4,5 — 5 оборотов барабана при полном заводе пружины.
За сутки барабан делает 3,5 — 4 оборота. Запас заводной пружины необходим для постоянного равномерного хода часов в течение суток.
Число оборотов барабанапроверяют вручную. Для этого вал барабана завинчивают в ручные тисочки и закручивают его рукой до отказа (до полной заводки пружины), считая при этом, сколько оборотов сделал барабан.
Практически установлено, что между количеством витков спущенной пружины и числом оборотов барабанасуществует следующее отношение.
