8. Примените материал листа к объекту Grape_Leaf.Выполните тестовую визуализацию и проверьте, все ли правильно было настроено в материале листа (рис. 4.52).
Перейдем к созданию материала для винограда. Ягода винограда состоит из двух объектов: хвостика и непосредственно ягоды. Как текстурировать хвостик, мы уже рассматривали на примере яблока, поэтому сразу перейдем к созданию материала для ягоды.
1. В окне Material Editor (Редактор материалов) выберите свободный материал.2. Щелкните на кнопке Standard (Стандартный) для вызова окна Material/Map Browser (Окно выбора материалов и карт).
3. Выберите из списка материал Raytrace (Трассируемый).
4. В свитке Raytrace Basic Parameters (Базовые параметры трассируемого материала) установите флажок 2-Sided (Двусторонний).
5. Щелкните на образце цвета рядом с Diffuse (Цвет рассеивания) для выбора базового цвета ягоды винограда.
6. В открывшемся окне Color Selector: Diffuse (Выбор цвета: цвет рассеивания) укажите значения составляющих цвета: Red (Красный) – 108, Green (Зеленый) – 107 и Blue (Синий) – 10.
7. Щелкните на образце цвета рядом с Reflect (Отражение) для установки отражательной способности материала.
8. В открывшемся окне Color Selector: Reflect (Выбор цвета: отражение) задайте значения составляющих цвета: Red (Красный) – 42, Green (Зеленый) – 42 и Blue (Синий) – 42.
...
ПРИМЕЧАНИЕ
Настраивая цвет отражающей способности материала, имейте в виду, что чем ярче цвет, тем более отражающим будет материал, и наоборот. Если образец цвета будет черным, то материал не будет отражать.
9. Щелкните на образце цвета рядом с Transparency (Прозрачность) для настройки прозрачности материала.
10. В открывшемся окне Color Selector: Transparency (Выбор цвета: прозрачность) установите значения составляющих цвета: Red (Красный) – 60, Green (Зеленый) – 60 и Blue (Синий) – 60.
11. В области Specular Highlight (Зеркальные блики) свитка Raytrace Basic Parameters (Базовые параметры трассируемого материала) задайте параметру Specular Level (Уровень блеска) значение 78, а Glossiness (Глянец) – 52.
1 2. Щелкните на кнопке рядом с Environment (Внешняя среда) и в открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите Bitmap (Растровое изображение).
1 3. В появившемся окне Select Bitmap Image File (Выбор растрового изображения) укажите путь к файлу Lake_mt.jpg из папки Examples\Глава 04\Fruits.
1 4. Нажмите кнопку Go to Parent (Вернуться к исходному)
15. В свитке Extended Parameters (Дополнительные параметры) установите значения составляющих образца цвета RGB для Translucency (Просвечивание) и Fluorescence (Флуоресценция): Red (Красный) – 140, Green (Зеленый) – 140 и Blue (Синий) – 35.

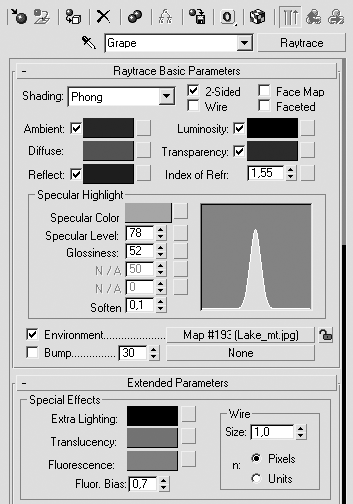

В результате параметры материала Raytrace (Трассируемый) должны быть такими, как показано на рис. 4.53.
Примените материал к соответствующим объектам сцены и выполните тестовую визуализацию. Для оставшихся объектов сцены создайте материалы самостоятельно. Окончательная визуализация натюрморта представлена на рис. 4.54.
Как видите, используя достаточно несложные приемы, можно создать вполне реалистичные текстуры.
...
ПРИМЕЧАНИЕ
Для анализа параметров материалов описанной сцены вы можете использовать файл fruits_end.max, расположенный в папке Examples\Глава 04\Fruits прилагаемого к книге DVD.
Глава 5 Освещение
? Основы освещения в трехмерной графике
? Практическое задание. Разрежем лазерным лучом
? Практическое задание. Объемный свет
5.1. Основы освещения в трехмерной графике
