В 1943 году несколько танков Ausf.F1 и G получила Хорватия; в 1944-м 14 Ausf.J — Финляндия, где их использовали до начала 60-х годов. При этом штатные пулеметы MG 34 с танков были сняты, а вместо них установлены советские ДТ.

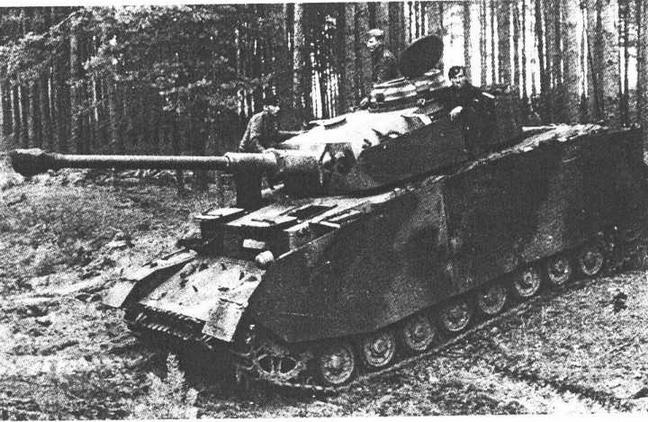

Pz.IV Ausf.J ранних выпусков. Почти полное внешнее соответствие модификации Н (единственное отличие — отсутствие бортового прибора наблюдения механика-водителя), Восточный фронт, 1944 год.

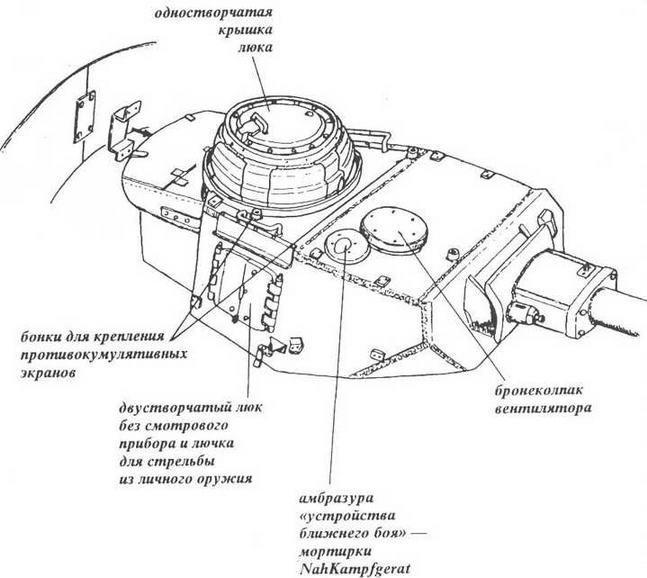

Характерные особенности башни танка Pz.IV Ausf.J

Компоновка танка — классическая, с передним расположением трансмиссии.

Отделение управления находилось в передней части боевой машины. В нем размещались главный фрикцион, коробка передач, механизм поворота, органы управления, контрольные приборы, курсовой пулемет (за исключением модификаций В и С), радиостанция и рабочие места двух членов экипажа — механика- водителя и стрелка-радиста.

Боевое отделение располагалось в средней части танка. Здесь находились (в башне) пушка и пулемет, приборы наблюдения и прицеливания, механизмы вертикальной и горизонтальной наводки и сиденья командира танка, наводчика и заряжающего. Боекомплект размещался частично в башне, частично в корпусе.

В моторном отделении, в кормовой части танка, находились двигатель и все его системы, а также вспомогательный двигатель механизма поворота башни.

КОРПУС танка сваривался из катаных броневых листов с поверхностной цементацией, в основном расположенных под прямыми углами по отношению друг к другу.

В передней части крыши подбашенной коробки имелись люки-лазы механика-водителя и стрелка-радиста, которые закрывались прямоугольными крышками, откидывающимися на петлях. У модификации А крышки — двустворчатые, у остальных — одностворчатые. В каждой крышке был предусмотрен лючок для запуска сигнальных ракет (за исключением вариантов Н и J).

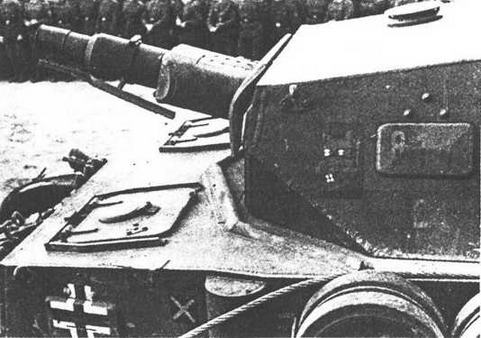

Pz.IVAusf.FI. Хорошо видны крышки люков (механика- водителя и пулеметчика) с круглыми лючками для запуска сигнальных ракет. Приваренный к борту корпуса перед укладкой запасных катков полуцилиндр закрывает вытяжное отверстие системы охлаждения тормозов.

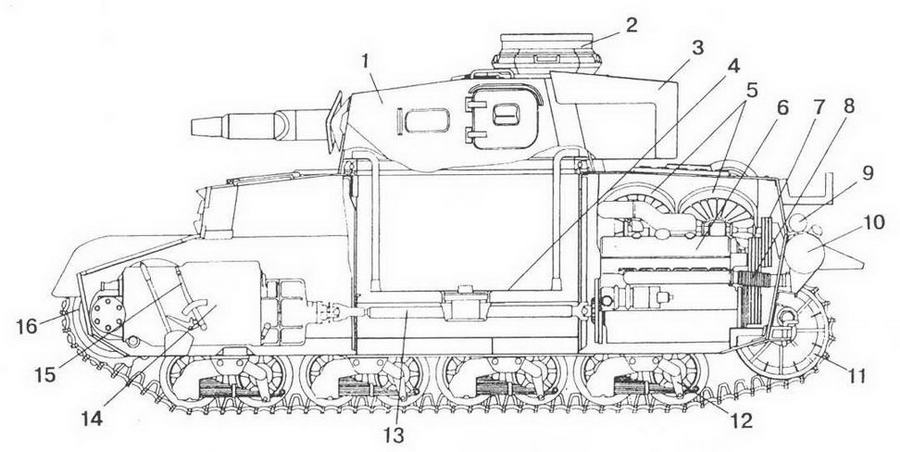

Компоновка танка Pz.IV:

1 — башня; 2 — командирская башенка; 3 — ящик для снаряжения; 4 — вращающийся полик боевого отделения; 5 — вентиляторы; 6 — двигатель; 7 — шкив привода вентиляторов; 8 — выхлопной коллектор; 9 — глушитель двигателя поворота башни; 10 — глушитель; 11 — направляющее колесо; 12 — тележка подвески; 13 — карданный вал; 14 — коробка передач; 15 — кулиса переключения передач; 16 — ведущее колесо.

В лобовом листе корпуса слева находился смотровой прибор механика-водителя, который включал в себя стеклоблок триплекс, закрываемый массивной броневой сдвижной или откидной заслонкой Sehklappe 30 или 50 (в зависимости от толщины лобовой брони), и бинокулярный перископический прибор наблюдения KFF 2 (у Ausf.A — KFF 1). Последний при отсутствии в нем надобности сдвигался вправо, и механик-водитель мог вести наблюдение через стеклоблок. У модификаций В, С, D, Н и J перископический прибор отсутствовал.

По бортам отделения управления, слева от механика-водителя и справа от стрелка-радиста, имелись смотровые приборы триплекс, закрываемые откидными бронекрышками.

Между кормовой частью корпуса и боевым отделением находилась перегородка. В крыше моторного отделения имелись два люка, закрытых откидными крышками. Начиная с Ausf.F1 крышки оборудовались жалюзи. В обратном скосе левого борта было окно воздухопритока к радиатору, а в обратном скосе правого борта — окно воздухооттока от вентиляторов.

БАШНЯ — сварная, шестигранная, установлена на шариковой опоре на подбашенном листе корпуса. В ее передней части в маске располагались пушка, спаренный пулемет и прицел. Слева и справа от маски имелись лючки для наблюдения со стеклами триплекс. Лючки закрывались наружными броневыми заслонками изнутри башни. Начиная с модификации G, лючок справа от пушки отсутствовал.

Башня приводилась во вращение электромеханическим поворотным механизмом с максимальной скоростью 14 град/с. Полный оборот башни осуществлялся за 26 с. Маховики ручного привода башни располагались у рабочих мест наводчика и заряжающего.
