Броневая защита корпуса Ausf.A колебалась от 15 (борта и корма) до 20 (лоб) мм. Лобовая броня башни достигала 30, бортов — 20, кормы — 10 мм. Боевая масса танка составила 17,3 т. Вооружение — 75-мм пушка KwK 37 с длиной ствола в 24 калибра (L/24); в ее боекомплект входило 120 выстрелов. Два пулемета MG 34 калибра 7,92 мм (один — спаренный с пушкой, другой — курсовой) имели боезапас в 3000 патронов. Танк оснащался 12-цилиндровым V-образным карбюраторным двигателем жидкостного охлаждения Maybach HL 108TR мощностью 250 л.с. при 3000 об/мин и пятискоростной механической коробкой передач типа Zahnradfabrik ZF SFG75. Двигатель был расположен несимметрично, ближе к правому борту корпуса. Ходовая часть состояла из восьми сдвоенных опорных катков малого диаметра, сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах, четырех поддерживающих катков, ведущего колеса переднего расположения и направляющего колеса с механизмом натяжения гусеницы. Впоследствии при многочисленных модернизациях Pz.IV его ходовая часть не претерпела сколько-нибудь серьезных конструктивных изменений.

Характерными чертами машин модификации А стали командирская башенка цилиндрической формы с шестью смотровыми щелями и курсовой пулемет в шаровой установке в ломаном лобовом листе корпуса. Башня танка была смещена влево от его продольной оси на 51,7 мм, что объяснялось внутренней компоновкой механизма поворота башни, включавшего в себя двухтактный бензиновый двигатель, генератор и электромотор.

До марта 1938 года заводские цеха покинули 35 танков модификации А. Практически это была установочная партия.

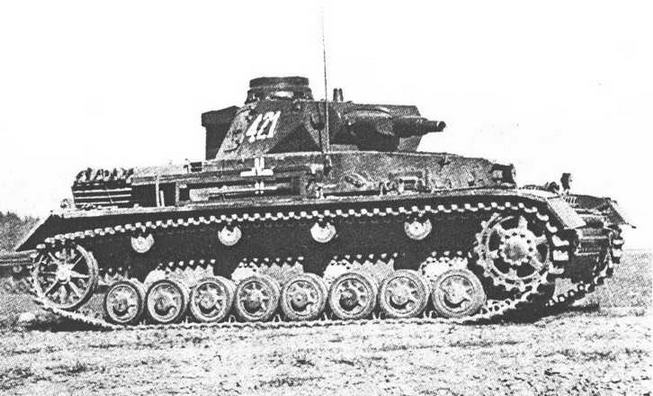

Pz.IV Ausf.A, 1-я танковая дивизия, Польша, сентябрь 1939 года.

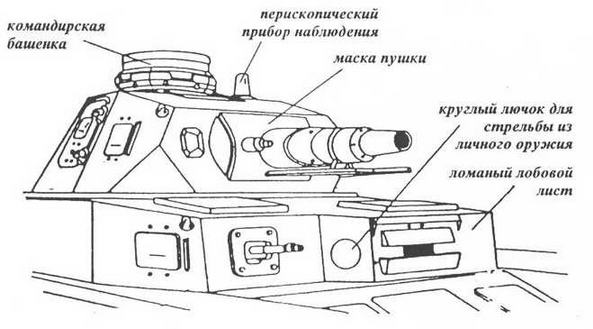

Характерные особенности башни танка Pz. IV Ausf.A

Машины модификации В несколько отличались от предыдущих. Ломаную лобовую плиту корпуса заменили на прямую. ликвидировали курсовой пулемет (на его месте появился смотровой прибор радиста, а справа от него — бойница для стрельбы из личного оружия), ввели новую командирскую башенку и перископический прибор наблюдения, изменили конструкцию бронировки почти всех смотровых приборов, вместо двухстворчатых крышек посадочных люков механика-водителя и радиста установили одностворчатые. Танки Ausf.B оснащались двигателем Maybach HL120TR мощностью 300 л.с. при 3000 об/мин и шестискоростной коробкой передач ZF SSG76. Боекомплект сократился до 80 выстрелов и 2700 патронов. Броневая защита практически осталась прежней, лишь толщину лобовой брони корпуса и башни довели до 30 мм.

С апреля по сентябрь 1938 года было изготовлено 45 Pz.IV Ausf.B.

С сентября 1938 по август 1939 года производились танки серии С — 140 единиц (по другим данным, 134 танка и шесть шасси для инженерных войск). С 40-й машины серии (заводской номер — 80341) начали устанавливать двигатель Maybach HL120TRM — в дальнейшем он применялся на всех последующих модификациях. К другим усовершенствованиям можно отнести специальный отбойник под стволом орудия для отгибания антенны при повороте башни и броневой кожух спаренного пулемета. Две машины Ausf.C переоборудовали в мостовые танки.

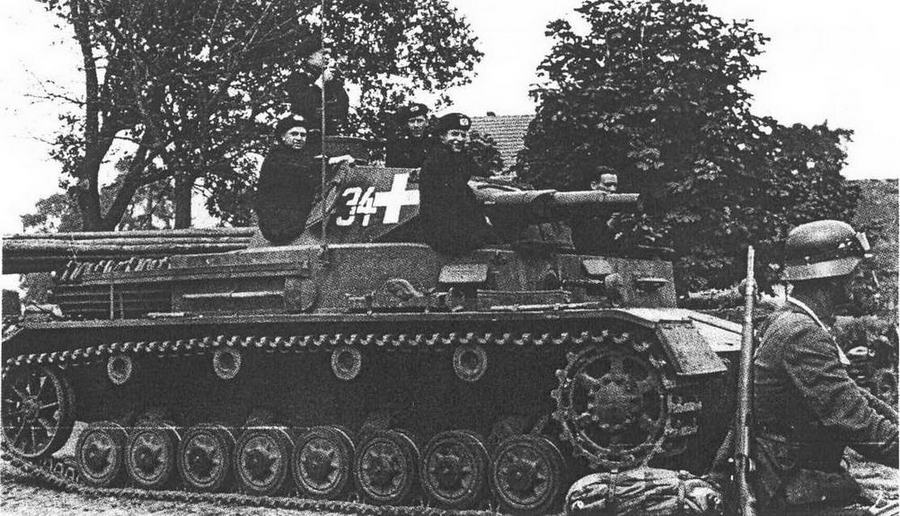

Pz.IV Ausf.B, Восточный фронт, лето 1941 года.

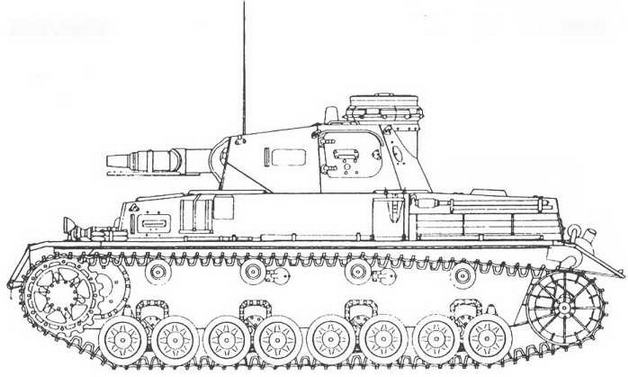

Pz.1V Ausf.C

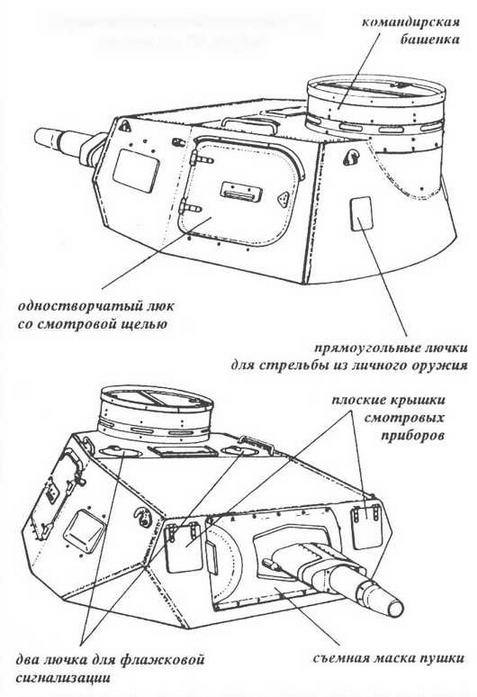

Характерные особенности танка Pz.IV Ausf.D

С октября 1939-го по май 1940 года было изготовлено 229 машин модификации D, на которых вновь появились ломаная лобовая плита корпуса и курсовой пулемет с дополнительной прямоугольной бронировкой. Изменилась конструкция маски спаренной установки пушки и пулемета. Толщина бортовой брони корпуса и башни возросла до 20 мм. В 1940 — 1941 годах лобовую броню корпуса усилили 20-мм листами. Танки Ausf.D поздних выпусков имели дополнительные вентиляционные отверстия в моторном отделении (вариант Тр. — troреп — тропический). В апреле 1940 года 10 машин серии D переделали в мостоукладчики.

В 1941 году один танк Ausf.D в опытном порядке вооружили 50-мм пушкой KwK 39 с длиной ствола 60 калибров. Планировалось перевооружить таким образом все машины этой модификации, однако зимой 1942-го предпочтение было отдано варианту F2 с 75-мм длинноствольной пушкой. В 1942— 1943 годах некоторое количество танков Pz.IV Ausf.D в ходе капитального ремонта получили такие пушки. В феврале 1942 года два танка переоборудовали в самоходные установки, вооруженные 105-мм гаубицами К18.

Главным отличием модификации Ausf.E от предшественников стало существенное увеличение толщины брони. Лобовую броню корпуса довели до 30 мм и вдобавок усилили 30-мм экраном. Лоб башни также был доведен до 30 мм, а маска — до 35...37 мм. Борта корпуса и башни имели 20-мм, а крыша и корма — 15-мм броню. Появились командирская башенка нового типа с усиленным до толщины 50...95 мм бронированием, башенный вентилятор, усовершенствованный смотровой прибор механика-водителя, шаровая установка курсового пулемета Kugelblende 30 (число 30 означает, что яблоко установки было приспособлено под крепление в 30-мм броню), упрощенные ведущее и направляющее колеса, ящик для снаряжения, крепившийся на корме башни, и другие более мелкие изменения. Подверглась изменениям и конструкция кормового листа башни. Боевая масса танка достигла 21 т. С сентября 1940 по апрель 1941 года заводские цеха покинули 223 машины версии Е.

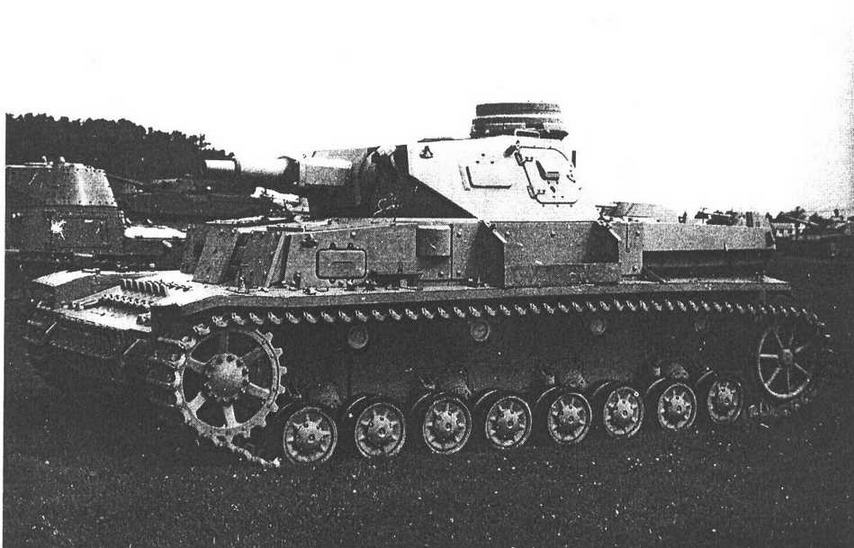

Pz.IVAusf.D с 20-мм дополнительной броней корпуса в музее Абердинского полигона в США.

Ведущее и направляющее колеса, заимствованные у более поздних модификаций (устанавливались, начиная с Ausf.F), по- видимому, появились при ремонте.

Ausf.D

Ausf.E
