На практике хотя и очень редко, но все еще встречаются часы с цилиндровым спуском. Поэтому рассмотрим его очень кратко.
Особенностью цилиндрового спуска является отсутствие промежуточного звена между спусковым колесом, связанным с главной передачей, и регулятором хода. Нет вилки. Спусковое колесо, связанное с главной передачей, называют цилиндровым колесом. Оно непосредственно взаимодействует с регулятором хода, сообщая ему импульсы, поддерживающие амплитуду его колебания.

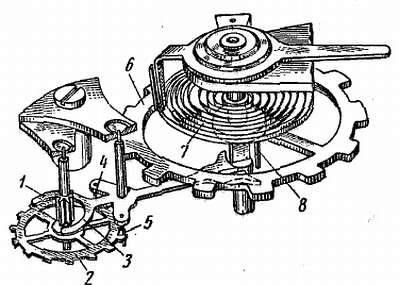

Общий вид цилиндрового спуска показан на фиг. 85.
Фиг. 85. Цилиндровый спуск.
Баланс 1, установленный на цилиндре 2 (спиральная пружина не показана), связан с цилиндровым колесом 3. Цилиндр с цапфами совершенно не похож на ось баланса, применяемую в часах с анкерными спусками. Цилиндр представляет собой трубку с вырезанными в ней особой формы окнами.
Цилиндровое колесо также отличается от колес анкерных спусков. Форма зубьев и их устройство своеобразно. На фиг. 86, а показано взаимодействие цилиндра с зубьями цилиндрового колеса. Точка А — начало импульсной поверхности зуба колеса. Цилиндровая ось состоит из трубки 1 (фиг. 86, б) с окном для входа и выхода зубьев цилиндрового колеса и отдельных верхней 2 и нижней 3 цапф оси. Цапфы оси представляют собой пробки (тампоны).

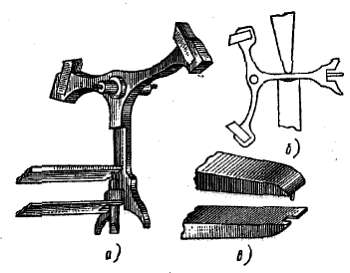

Фиг. 86. Взаимодействие цилиндра с зубьями.
Взаимодействие зуба колеса с цилиндром показано на фиг. 86, в. В положении I зуб колеса острием стоит на трубке цилиндра, в то время как регулятор хода перемещается в направлении, показанном стрелкой. В положении II цилиндр повернулся на угол, при котором зуб колеса остановился у окна цилиндра. В последующий момент зуб колеса соскальзывает в окно и наружной поверхностью зуба, являющейся импульсной, давит на ребро цилиндра, сообщая ему импульс (положение III).
Далее баланс поворачивается настолько, что к моменту схода зуба с ребром цилиндра его рабочая часть закрывает выход для зуба колеса на противоположную сторону, и зуб острием упирается во внутреннюю стенку цилиндра (положение IV). Далее при своем движении баланс доходит до крайнего положения, останавливается и начинает обратное движение. Противоположное ребро окна цилиндра приблизится к острию зуба, и последний выйдет на другую сторону, сообщая импульсной поверхностью импульс балансу, направленный в противоположную сторону. Зуб колеса в течение одного периода движения баланса сообщает последнему два импульса.
Цилиндровое колесо и цилиндр, как правило, стальные.
Цилиндровый ход имеет следующие особенности. На ободе баланса устанавливают спиральную точку (точка 4 на фиг. 85), которая предназначена для ориентировки при установке спирали и баланса в механизме. Эта точка в состоянии покоя баланса должна находиться против крепления колонки спирали на мосту.
На платине механизма часов также наносятся три точки, средняя из которых должна находиться на одной прямой линии; соединяющей в состоянии покоя точки на ободе баланса и колонке. Если точка, расположенная на ободе баланса, отклоняется в какую-либо сторону, необходимо сместить колонку спирали в соответствующую сторону. На ободе баланса устанавливают штифт, который в совокупности со штифтом, установленным на мосту баланса, предохраняет его от заскока. Эти штифты ограничивают амплитуду колебания баланса до 180°.
Существенное значение оказывает на работу цилиндрового спуска расстояние между центрами оси регулятора — хода и цилиндрового колеса. Если расстояние будет больше нормального, спуск будет мелким. Если расстояние меньше нормального, будет иметь место глубокий спуск.
Регулировку спуска производят смещением мостика, расположенного на платине.
В остальной части механизм часов, имеющих цилиндровый спуск, мало чем отличается от механизмов, имеющих анкерные спуски.
При ударе часов чаще всего происходит поломка цапф цилиндра. Тампон с цапфой может быть изготовлен. Цилиндровое колеею в случае поломки его зубьев обычно не изготовляют.
Следует указать, что цилиндровый ход можно встретить не только в наручных и карманных часах, но также в отдельных типах настенных часов с приставным ходом.
