Фиг. 77. Зазоры в анкерном спуске.

Путь свободного падения характеризуется расстоянием, проходимым спусковым колесом с момента окончания импульса до встречи колеса с плоскостью покоя палеты. Внешнее падение характеризуется расстоянием от пятки зуба колеса до заднего ребра выходной палеты.

Внутреннее падение определяется расстоянием от пятки зуба колеса до заднего ребра входной палеты.

Величина внутреннего и внешнего падения может изменяться при прохождении отдельных зубьев колеса. Изменение величины падения зависит от степени неравномерности шага колеса, формы пятки, длины плоскости импульса зуба и палеты, радиального биения колеса и т. д. Если углы внутреннего падения больше внешнего, то скобу называют широкой, т. е. расстояние между палетами больше нормального. Если внутреннее падение меньше внешнего, скобу называют узкой.

Хвост анкерной вилки после передачи импульса не доходит до ограничительного штифта. Между вилкой и штифтом остается некоторое расстояние а. Для соприкосновения вилки со штифтом необходимо, чтобы вилка повернулась еще на некоторый угол, называемый углом потерянного пути. Вилка проходит угол потерянного пути под влиянием сил инерции и угла притяжки.

Острие зуба анкерного колеса скользит по плоскости покоя палеты, угол покоя при этом возрастает на величину угла потерянного пути. Этот увеличенный угол называют полным углом покоя. Углы потерянного пути компенсируют отклонения, имеющие место в деталях при их изготовлении. Отклонения могут иметь место при изготовлении платин и мостов, деталей спуска, в том числе радиальное биение спускового колеса, нарушения соосности отверстий камневых опор.

Угол потерянного пути в часах должен быть минимальным и колебаться в пределах 30–40'.

Часть пути, проходимого балансом свободно, называют дополнительной дугой. Когда баланс проходит дополнительную дугу, спусковое колесо и анкерная вилка находятся в состоянии покоя; в состоянии покоя находятся вся зубчатая передача и стрелки. Хвост анкерной вилки действием притяжки прижат к ограничительному штифту, острие зуба колеса упирается в плоскость покоя одной из палет.

Угол поворота баланса, на котором он взаимодействует с анкерной вилкой, называется углом подъема баланса.

Между эллипсом и пазом вилки имеется зазор. Наличие зазора приводит к потере балансом части импульса. Чем больше зазор между эллипсом и пазом, тем больше потеря импульса.

Зазор эллипса в пазу вилки должен быть в пределах от 0,015 до 0,02 мм. Проверку потери импульса производят следующим образом. Баланс задерживается и медленно подводится к положению равновесия; когда баланс освобождает вилку, его движение еще замедляется. Просмотром в лупу проверяется перемещение острия зуба по плоскости покоя и выход его на плоскость импульса. В момент выхода острия зуба на плоскость импульса баланс задерживается. Несмотря на задержку баланса, острие зуба колеса скользит по импульсной плоскости палеты. Расстояние, которое проходит острие зуба колеса по плоскости палеты, и характеризует потерю импульса. В часах «Звезда», например, потеря импульса характеризуется примерно 1/5—1/6 длины импульсной плоскости палеты.

Потеря импульса характеризует величину зазора между эллипсом и пазом вилки.

Часовые мастера, не знающие описанного выше приема, производят проверку зазора между эллипсом и пазом вилки путем покачивания вилки около эллипса при остановленном балансе в положении равновесия. Этот способ проверки не является строгим для правильного суждения о величине зазора.

Потеря импульса имеет место также в случаях большего радиуса притупления заднего ребра палеты, уменьшения импульсной плоскости зуба и притупления его пятки.

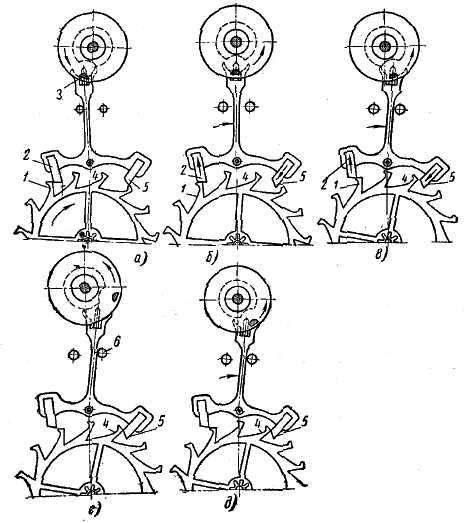

Рассмотрение работы спуска позволило установить, что большую часть своего пути баланс совершает свободно. Во время покоя колесной системы хвост анкерной вилки действием притяжки прижат к одному из ограничительных штифтов; между копьем и предохранительным роликом гарантирован зазор — этим и обеспечивается свобода колебаний баланса.

В эксплуатационных условиях часы карманные и особенно наручные претерпевают постоянную перемену положения, толчки, сотрясения.

Толчки и сотрясения создают условия, когда анкерная вилка, преодолевая действие притяжки, отходит от ограничительных штифтов. Отход вилки в правильно собранном и отрегулированном спуске возможен только в пределах угла покоя. Если вилка повернется на угол больший угол покоя, то острие зуба колеса преждевременно выйдет на импульсную плоскость палеты. В отрегулированном спуске переброс вилки в результате внешних толчков не может иметь места.

В спуске копье, предохранительный ролик, рожки, вилки и эллипс взаимно располагаются между собой таким образом, что полностью исключается преждевременный переброс вилки под усилием полученных внешних толчков к другому штифту, т. е. баланс предохраняется от «заскока», как выражаются часовщики-практики.

Когда баланс проходит дополнительную дугу, вилка может переместиться только на величину, не превышающую угла покоя. Когда спуск находится в состоянии покоя, хвост вилки силой притяжки прижат к ограничительному штифту. Между копьем и предохранительным роликом имеется зазор, так называемый зазор в копье. Когда баланс проходит дополнительную дугу и в этот момент механизм получает резкий толчок, отрывающий вилку от ограничительного штифта, копье вилки коснется предохранительного ролика и под действием притяжки вилки возвратится в исходное положение. Угол поворота вилки при прохождении пути зазора между копьем и предохранительным роликом должен быть не более 1/3 угла покоя.
