Для внедрения в мастерских следует рекомендовать проекционные измерительные приборы — проекторы. Простой проектор имеет обычно один объектив (иногда несколько сменных), осветитель для проходящего света (диаскопия) и предметный столик без микровинтов. Камни и оси баланса можно проверять школьным или бинокулярным микроскопами.
2. ТИПОВОЕ ОБОРУДОВАНИЕ И ИНСТРУМЕНТ

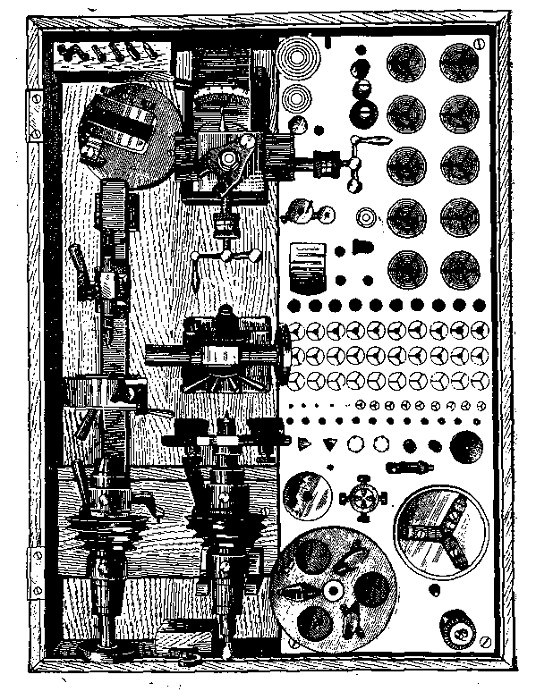

Рис. 44. Токарный станок с принадлежностями
Ввиду того, что описание оборудования и инструмента приводится в книге по ходу технологии производства ремонта основных типов часов, где описываются и рабочие приемы, в данном разделе только перечисляется типовое оборудование и инструмент, необходимые в ремонтной мастерской:

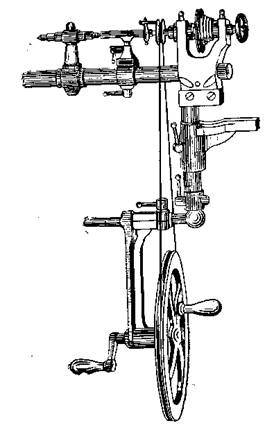

Рис. 45. Токарный станок со смычком и роликом
Рис. 46. Малый токарный станок с ручным приводом
1. Товарный станок типа С-95 или типа Шаублин-90 со всеми принадлежностями к нему (патроны, цанги, оправки, приспособления) (рис. 44).
2. Ручной станок со смычком и роликом (рис. 45).
3. Малый токарный станок с ручным приводом (рис. 46).
4. Ангренажная машина.
5. Арондир-машина (кружительная машина для исправления зубчатых колес).
6. Вибрационная машина.
7. Прибор для проверки точности хода часов (ППЧ-4 или П-12).
8. Хронометр эталонный.
9. Тиски параллельные верстачные со вставными стальными губками шириной 60 см(рис. 47).
10. Ручные тисочки с зажимной гайкой, винтовой гайкой и барашком.
11. Ручной пресс.
12. Мерительный инструмент (рис. 48).
13. Плоскогубцы.
14. Круглогубцы.
15. Кусачки.
16. Напильники для крупных и мелких работ плоские, трехгранные, полукруглые, круглые, квадратные, овальные, ножовки, бархатные для полировки цапф.
17. Отвертки для средних и крупных работ.
18. Часовые отвертки для винтов мостов, винтов баланса.
19. Ручные цанги для отвертывания винтов баланса.
20. Набор пинцетов для крупных, мелких и особо мелких работ: для правки цапф; снятия волоска с баланса, снятия стрелок, установки колес, откусывания тонкой проволоки и т. п.
21. Набор пуансонов для закрепления колес на трибах и баланса на оси, для разных работ, посадки стрелок, колес, выби-зания сломанных винтов, наметки центров, заклепывания трибов на колесе, насекания, оттягивания, суживания минутного колеса, насадки двойного ролика.
Рис. 47. Тиски параллельные верстачные

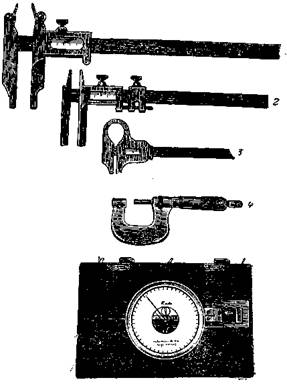

Рис. 48. Мерительный инструмент:
1, 2, 3 —штангенциркули; 4— микрометр; 5 — микрометрический индикатор
22. Набор перовых сверл: односторонних, полукруглых, пушечных.
23. Набор грабштихелей.
24. Набор разверток разных размеров.
25. Нож для открывания крышек и ободков.
26. Ручная дрель с набором сверл.
27. Лобзик.

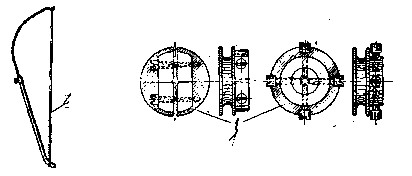

Рис. 49. Ролики и смычок для работы на токарном станке:
I — ролики; 2— смычок
28. Масленки и маслодозировки.
29. Бензинница.
30. Стеклянные колпаки.
31. Наковальня для разных работ.
32. Винторезная доска.
33. Приспособление для уравновешивания баланса (перевес-машина).
34. Циркуль для определения биения баланса.
35. Камни шлифовальные и полировальные. Полировальники, металлические (оловянные, из легких сплавов).
36. Электроплитка.
37. Электрический паяльник.
38. Резиновая груша.
39. Подставки для механизмов (набор).
40. Флажок — универсальный кондуктор для сверления отверстий.
41. Набор молотков.
42. Моечный и сушильный аппараты.
