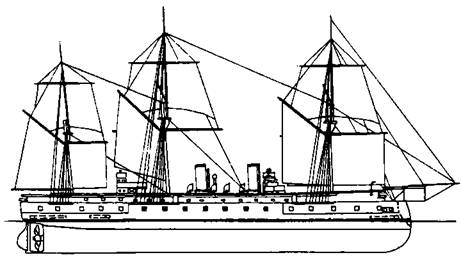

Рангоут, которым вооружат этот фрегат, полный фрегатский, с бом-брамселями.

Стоимость корабля составила 10 102 830 марок.

Основные кораблестроительные элементы: водоизмещение 9603 т официальное, 9757 т нормальное, 10761 т полное. После модернизации, проведённой в 1882 г., водоизмещение равнялось 9574 т.

Длина 108,6 м (по конструктивной ватерлинии), 112,2 м (наиб.), ширина 18,3 м (по конструктивной ватерлинии), осадка 8,56 (носом), 8,12 (кормой), высота борта на миделе 12,94 м.

Броненосный фрегат “Кениг Вильгельм” (Схема бронирования и план аерхней палубы)

Корпус корабля железный с двойным дном, двойными бортами и продольными переборками. Обводы подводной части полные, форштевень подан вперёд и заканчивался острым тараном, выступавшим от носового перпендикуляра на 2,5 м. Незакруглённая корма имела значительный свес для прикрытия руля и винта и оканчивалась острой кромкой, что, по мнению знаменитого французского кораблестроителя Дюпюи де Лома, имело значение для заднего хода. Внутри корпус разделялся водонепроницаемыми переборками на 11 отсеков. Таран выступал на 2,7 м от носового перпендикуляра и был погружён на 2,4 м.

В 1878 г. “Кёниг Вильгельм” столкнулся с фрегатом “Гроссер “Курфюрст”. При ударе таран “Вильгельма” согнулся и получил от разорвавшихся листов обшивки большую пробоину, через которую вода, наполнив форпик, проникла и в другие отделения. “Кёниг Вильгельм” погрузился носом, затем, когда воду перепустили в другие отсеки, выпрямился и направился в Портсмут, вопреки приказанию выброситься на берег из опасения, что фрегат утонет.

На верхней палубе корабля, несколько впереди бизань-мачты проходил мостик, под которым с каждого борта выступало на 4 фута по одной полубашне. Средняя часть судна, по длине 230 футов (70,15 м), образовывала собою каземат, отделённый от оконечностей броневыми переборками, причём передняя, выходя на верхнюю палубу, в средней части имела значительную погибь вперёд, прикрывая собою носовые орудия.

Идеи г. Рида во второй раз в продолжение двух месяцев увенчались полным успехом. 15 февраля н.с. прусский фрегат “Konig Wilhelm I", построенный по его чертежам, выходил на пробы по вымеренной миле близ Маплин-Санда и достиг блистательных результатов, превзойдя даже в некоторых отношениях занимающий ныне умы английской публики фрегат “Hercules”.

“Konig Wilhelm I” построен на верфи темзенской компании в Блеквалле. Мы не станем входить здесь в подробности, касающиеся до постройки его, и попросим желающих познакомиться с ними, обратиться к № 6 нашего журнала за 1868 год. Напомним только читателям, что броня этого фрегата состоит из 8 и 9-дюймовых плит, покрывающих сплошь всю ватерлинию и 232 фута по борту, и что вооружение его будет заключаться в 28 орудий 10- и 8-дюймового калибра. Зато мы остановимся на подробностях, касающихся до его машины, во-первых, потому, что наше морское общество еще мало знакомо с механизмом лучшего судна соседнего к нам северогерманского флота, а во- вторых, на том основании, что машина “Konig Wilhelm I” дала результаты, неслыханные доныне, развив силу по индикатору, превосходившую в 71 /2 раз нарицательную. Машина зта построена на заводе Модзлея и Фильда, трехцилиндровой системы, имеет 1150 нар. сил, диаметр цилиндров в 95 дюймов и ход поршня, равный 4 футам 6 дюймам.

Во время пробы фрегата они делали средним числом 64 оборота в минуту, достигая по временам до 65,333 оборотов. Машина имеет холодильники с поверхностным охлаждением, представляющие в общей сложности 17250 кв. фут поверхности. Холодильники эти снабжены наклонными трубками, через которые проходит пар, а вода, служащая для охлаждения, окружает их наружную поверхность. Таких трубок в обоих холодильниках 9272, длина 8 фут 6 дюймов, что составляет 15 миль общей длины всех трубок. Охлаждающая вода прогоняется через трубки холодильников двумя помпами двойного действия, которые приводятся в движение главной машиной. Эти помпы могут доставлять, если нужно, 12000 галлонов (4000 ведер) воды в минуту и снабжены всасывающими клапанами, чтобы брать воду из трюма, если понадобится.

Паровые цилиндры рассчитаны для действия при давлении от 25 до 30 фунтов на кв. дюйм. Расширение пара на них может изменяться от одной трети до одной шестой хода поршня. Котлов восемь, по четыре с каждой стороны судна; нагревательная поверхность их равна 22000 кв. фут, а поверхность колосников 890 кв. футам. Топок 40, по пяти на каждом котле. Котлы содержат 4400 медных тру

бок, длиной в 6 футов 6 дюймов и диаметром е 2½ дюйма. Каждый котел снабжен пароперегревателем, состоящим из нескольких рядов сплющенных трубок, расположенных над верхним рядом дымогарных трубок. Пар проходит внутри этих трубок, а нагретый воздух, идущий в дымовую трубу, стремится между ними, чему способствует их сплющенный вид, представляющий более поверхности и менее сопротивления, чем обыкновенный круглый вид трубок. Винт четырехлопастной, диаметром в 23 фута. Число тонн угля помещающегося в угольных ящиках, 870.

Общий вес механизма с водой в котлах и всеми запасными частями равняется 1057 тоннам что составляет 2,5 центнера (7,5 пуд.) на индикаторную силу.

Обстоятельства были не особенно хороши для испытаний. Ветер дул с силой 3 баллов, что действовало неблагоприятно на огромный рангоут фрегата, и, сверх того, на самой вымеренной миле попадалось навстречу много мелких судов которые нередко принуждали “Konig Wilhelm I” уклоняться в сторону, во избежание столкновения Среднее число оборотов машины равнялось 64, г средняя скорость, полученная фрегатом, 14,495 узлов. Средняя индикаторная сила, развитая машиной, равнялась 8344, при давлении на поршни 22,483 фунт.
