Наслонные стропила концами опираются на стены здания, а средней частью – на промежуточные опоры. Висячие же стропила опираются только концами на стены здания. Наслонные стропила устраивают в том случае, если расстояние между опорами не превышает 6,5 м. Наличие дополнительной опоры позволяет увеличить ширину, перекрываемую наслонными стропилами до 12 м, а двух опор – до 15 м. В деревянных брусчатых или же рубленых зданиях стропильные ноги опираются на верхние венцы (10), в каркасных – на верхнюю обвязку (11).

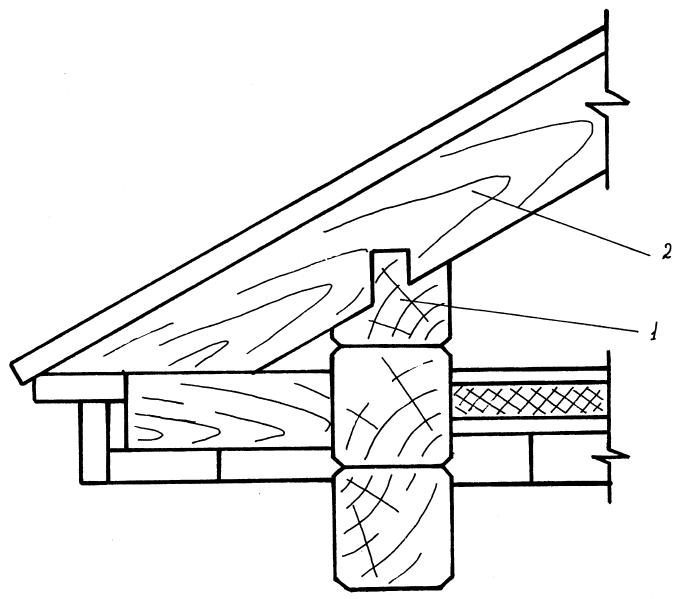

(Рис. 10) Опирание наслонных стропил в деревянных брусчатых или рубленых зданиях: 1 – шип; 2 – стропильная нога.

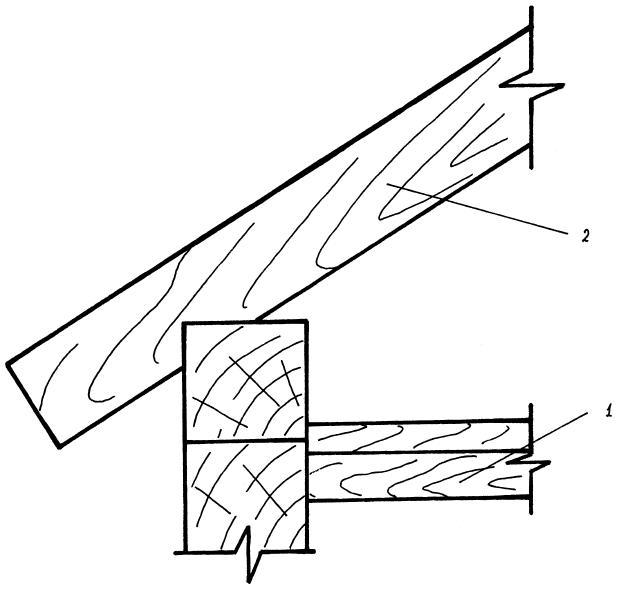

(Рис. 11) Опирание наслонных стропил в деревянных каркасных зданиях: 1 – балка перекрытия; 2 – стропильная нога.

Стропила выполняют из бревен, брусьев и досок. На дощатые стропила расходуют на 15–20% меньше древесины, чем на стропила из бревен. Размеры отдельных элементов стропил определяются расчетом.

Практикой проектирования и строительства определены некоторые ориентировочные правила устройства стропил:

1. Стропила ставят на расстоянии 0,6–1,5 м друг от друга.

2. Для конструктивных элементов наклонных и висячих стропил при длине элемента не более 6,5 м можно применять бревна диаметром 18–20 см.

3. Конструктивные элементы стропил выполняют без их отески, за исключением одной стороны стропильных ног для укладки обрешетки.

4. Мауэрлаты отесывают на два канта и покрывают смолой.

5. Расстояние сгораемых элементов стропил и кровли от внутренней поверхности дымохода должно быть не менее 38 см. Стропила крепят к стене «скрутками» из проволоки или скобами, а между собой ветровыми связями. Скрутка представляет собой кусок крупной проволоки, один конец которой прикреплен к стропильной ноге, а другой – к костылю, вбитому в шов каменной кладки на расстоянии 300–350 мм от верхнего края стены или к балке чердачного перекрытия. В рубленых деревянных домах вместо скрутки используется железная скоба, соединяющая стропила со вторым венцом сруба. Свес крыши образуют концы стропил, выступающие наружу на 40–50 см, и «кобылки» – доски, прибитые гвоздями к стропилам.

Наслонные стропила более просты по конструкции и экономичны, однако для их применения необходимо наличие внутренних стен или несущих перегородок. Эти стропила состоят из пары отдельных наклонных стропильных ног, опирающихся нижним концом на верх стен, а верхними, соединенными друг с другом концами, – на прогон, поддерживаемый стойками. Опорой для стоек служат несущие внутренние стены или перегородки. Наслонные стропильные ноги делают из бревен толщиной 13–20 см, из пластин 15/2-20/2 см или досок толщиной не менее 5 см. Стропила располагают на расстоянии от 1 до 1,5 м друг от друга. Для уменьшения прогиба стропильных ног при недостаточной их толщине ставят подкосы из бревен толщиной 13–15 см, брусьев или парных досок, а в некоторых случаях (при несимметричных внутренних опорах) – ригели (повышенные затяжки) из пластин сечением не менее 13/2 см, а также из брусьев или парных досок.

Наслонные стропила применяются в тех случаях, когда расстояние (пролет) между конструкциями, на которые опираются стропила (стены, столбы), не превышают 6–7 м. Такие пролеты легко перекрыть деревянными стропилами (из досок, брусков, бревен), располагаемыми через 0,8–1,6 м. При этом внутренние стены и столбы, используемые для опоры стропил, выводят до уровня выше верха чердачного перекрытия примерно на 20 см. Далее по ним укладывают лежни из деревянных брусков с сечением около 100х100 мм. или из окантованных на 2 канта бревен. По лежням устанавливаются стойки с шагом 4–6 м. По этим стойкам устанавливаются верхний продольный брус, называемый прогоном. Это может быть коньковый прогон или промежуточный прогон. На эти прогоны опираются стропила.

Нижние концы стропильных ног опираются на подстропильные брусья-мауэрлаты, лежащие на верхнем обрезе наружных стен. Во избежание срыва крыши ветром нижние концы стропильных ног через одну крепят к стене с помощью проволочной скрутки (из проволоки диаметром 4–6 мм.) и стальных ершей, заделанных в стену.

Для обеспечения пространственной жесткости конструкции крыши, а также для разгрузки верхних прогонов, между стойками и прогонами устанавливают подкосы. Система, состоящая из верхнего прогона, лежня, стоек и подкосов образуют жесткую подстропильную раму или ферму (в том случае, когда лежни опираются на столбы).

Наклонные стропила на односкатных крышах опираются своими концами на две наружные или на наружную и внутреннюю опоры. При пролете между опорами от 5 до 6 м под стропила ставят подкосы.

Для разгрузки стропильных ног и уменьшения их сечения между стойками и стропилами устанавливают подкосы, превращающие стропильные ноги в двухпролетные балки вместо однопролетных. За счет этого резко снижаются изгибающие моменты в стропилах, что позволяет уменьшить высоту сечения, уменьшить расход материалов и снизить их вес.
