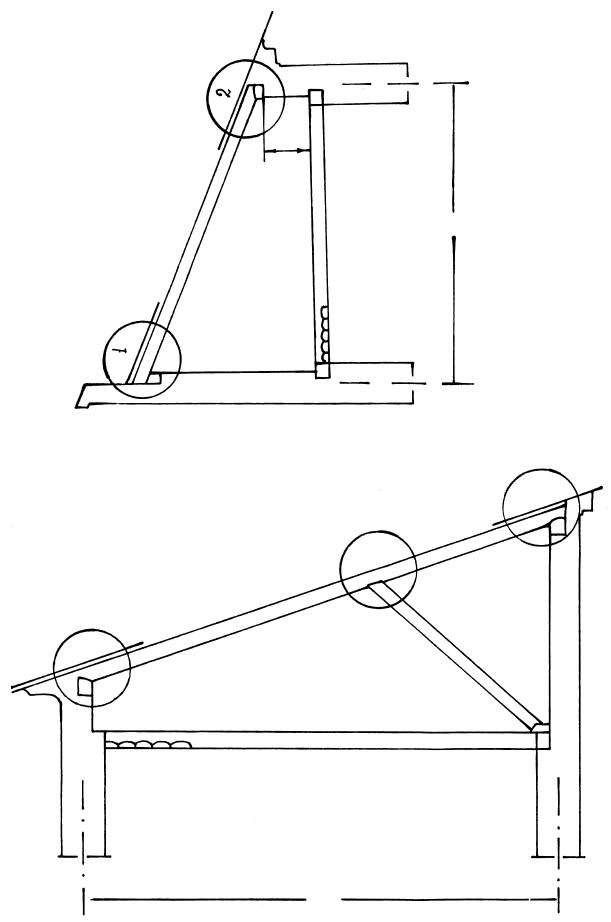

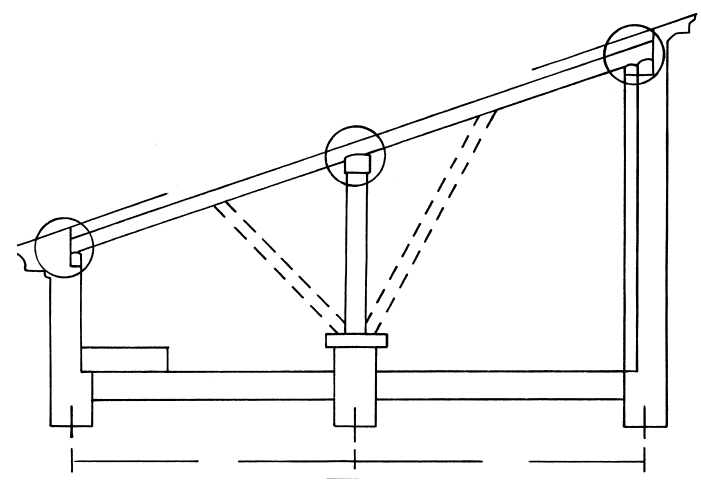

(Рис. 2, б, в) Показаны стропила с одним рядом стоек и подкосами жесткости только против стоек.

(Рис. 2, г) стропила с одним рядом стоек и с подкосами у каждой стропильной ноги.

Конструкция наслонных стропил при двух промежуточных опорах показана на рисунке. В схеме, показанной на фигуре, на промежуточную опору передается одностороннее давление от подкосов, поэтому в местах расположения стоек ставятся распорки.

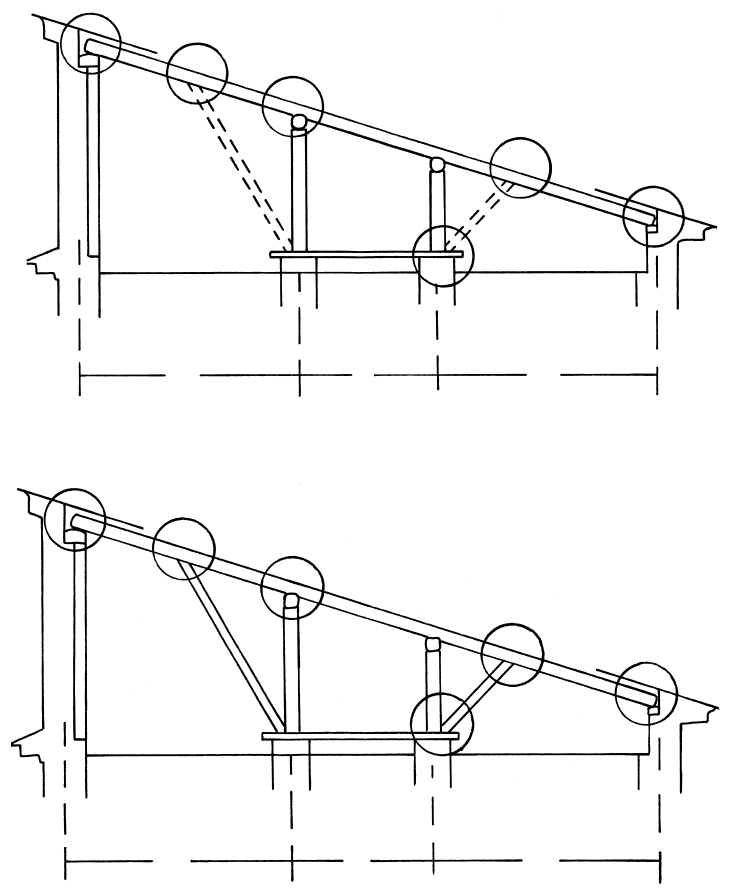

(Рис. 3, а, б) Конструктивные схемы односкатных наслонных стропил в поперечном разрезе. а – стропила с двумя рядами стоек и подкосами жесткости, б – стропила с двумя рядами стоек и подкосами против каждой ноги.

В мауэрлатах и прогонах в местах опирания на них стропильных ног вытесывают горизонтальные площадки.

Во избежание сноса крыши ветром нижние части стропильных ног через одну должны быть прикреплены скруткой из 2–3 проволок (d – 2–3 мм) к костылю, заделанному в стену на 200–300 мм ниже мауэрлата. Стропильные ноги прикрепляются к мауэрлатам также при помощи скоб; в районах с сильными ветрами мауэрлаты в свою очередь прикрепляются проволокой или скобами к кладке. Опирание на продольный прогон бревенчатой стропильной ноги показано на рисунке 4, а дощатой и из пластин – на фигурах 7 и 8. Стойка соединяется с прогоном шипом.

Стыки стропильных ног следует назначать так, чтобы использовать полную длину бревна или доски; стык может быть расположен на стойке или на консоли.

Бревенчатые стропильные ноги связываются в стыке болтами (d = 12–16 мм), а дощатые – гвоздями диаметром в 5,0–5,5 мм.

При загнивании концов стропил, опирающихся на мауэрлат, поступают следующим образом.

На чердачное перекрытие кладут бревно, опирающееся на 2–3 балки. В него упирают подкосы из досок, прибитые к стропильной ноге гвоздями, расстояние от которых до загнившего места должно быть не менее 200 мм.

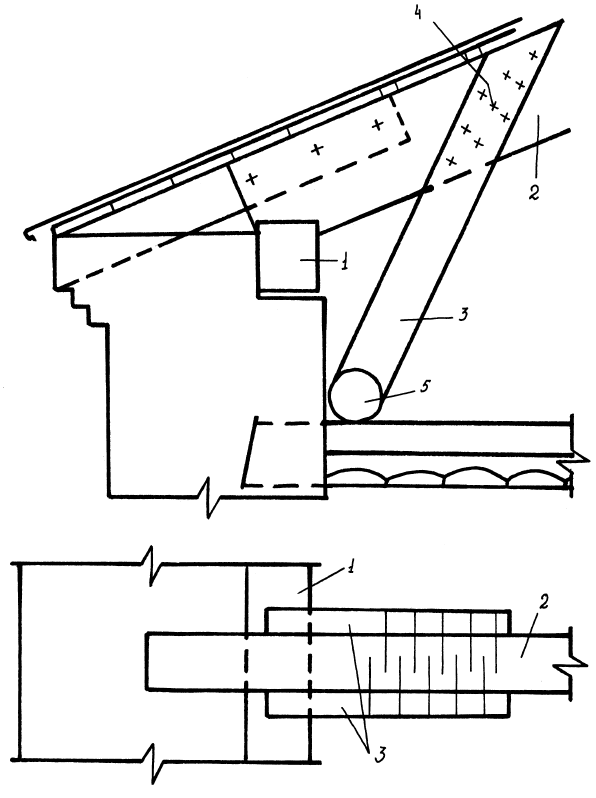

(Рис. 4) Укрепление стропильной ноги при загнивании ее конца: 1 – мауэрлат; 2 – стропильная нога; 3 – накладки и подкосы из досок; 4 – гвозди длиной 120–150 мм, 5 – бревно, опирающееся на 2–3 балки.

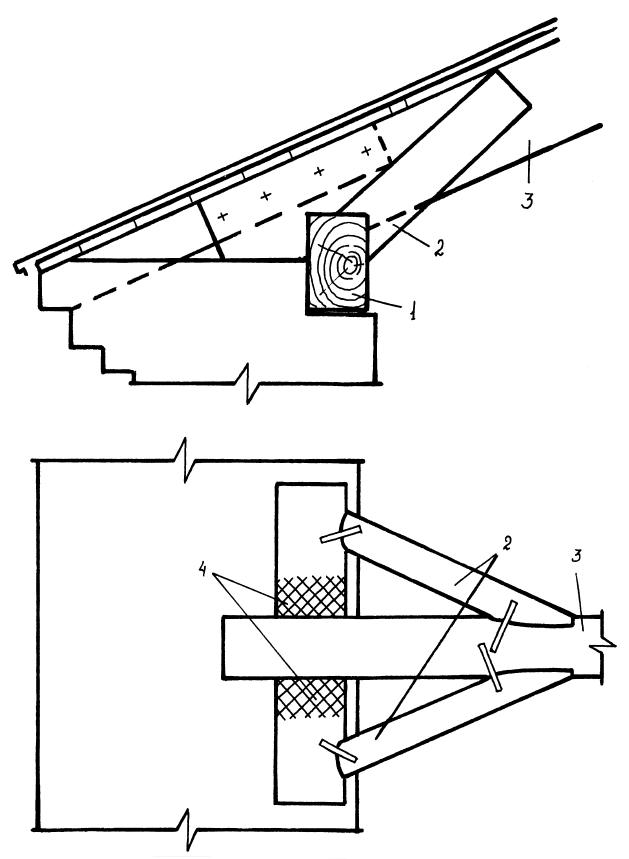

(Рис. 5) Укрепление стропильной ноги вблизи загнившей части мауэрлата: 1 – мауэрлат; 2 – подкосы; 3 – стропильная нога; 4 – сгнившая часть мауэрлата. Для ремонта мауэрлата, загнившего на незначительной длине, стропильную ногу скобами крепят к подкосам, упирающимся в мауэрлат и прикрепленным скобами к неповрежденному его участку.

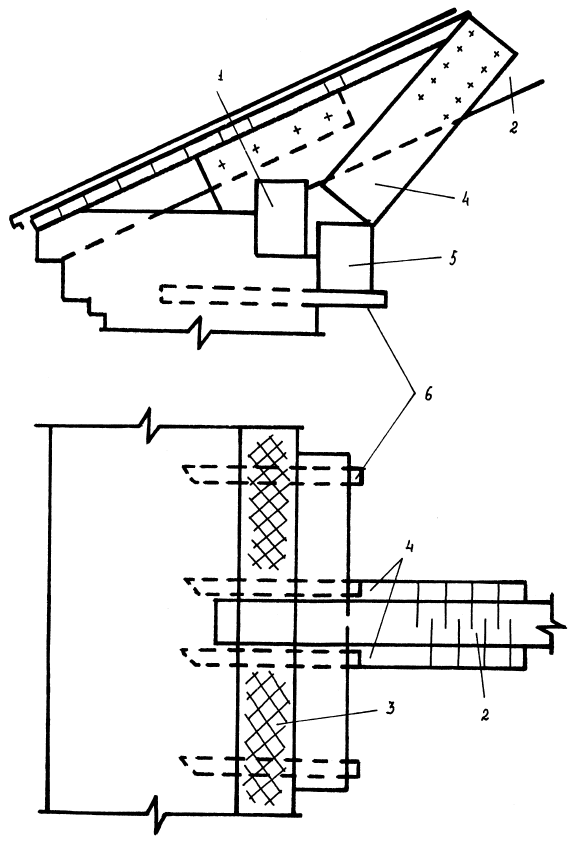

(Рис. 6) Опирание стропильной ноги при загнивании мауэрлата на значительной длине: 1 – мауэрлат; 2 – стропильная нога; 3 – сгнившая часть мауэрлата; 4 – накладки и подкосы из досок; 5 – брус длиной 0,8–1,0 м, опирающийся на штыри; 6 – металлические штыри (длина 400–500 м, диаметр 20 мм), забиваемые в кладку.

При загнивании значительной части мауэрлата к стропильной ноге прибивают накладки из досок. Упирают их в новый дополнительный мауэрлат, установленный ниже сгнившего и закрепленный штырями в кладку стены.

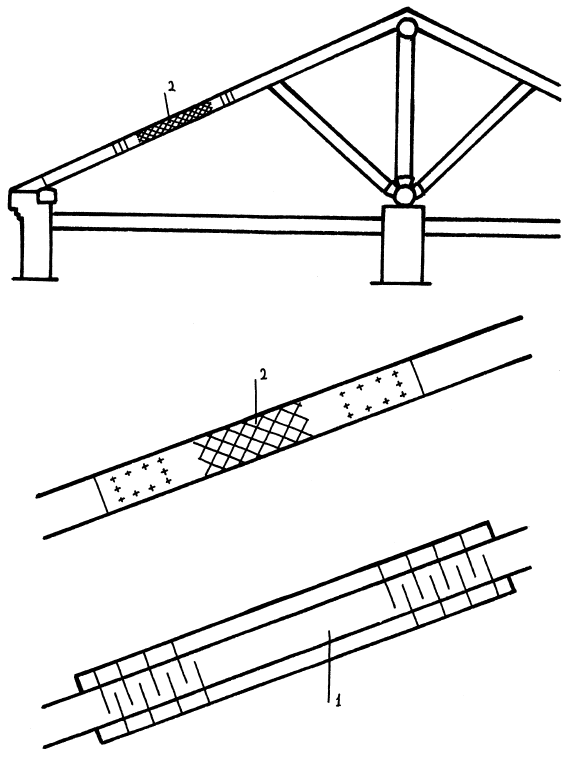

(Рис. 7) Усиление стропильной ноги в средней части накладками: 1 – накладки и подкосы из досок; 2 – сгнившая часть стропильной ноги.

Для усиления загнивших посредине стропильных ног к ним прибивают 2 накладки из досок толщиной 50–60 мм. Гвозди забивают по концам накладок в неповрежденную часть стропильной ноги.

Стропила являются основным несущим элементом крыши, воспринимающим нагрузки от веса кровли с обрешеткой, от веса снега на кровле, а также ветровые нагрузки. Для удержания крыши на стенах, стропила крепят к последнему, а лучше к предпоследнему венцу при помощи скоб.

По конструкции стропила подразделяются на две основные группы; наслонные и висячие. Основным различием наслонных и висячих стропил является наличие у последних нижней затяжки, воспринимающей усилие распора от стропильных ног (см. рис. 1). Крыши с наслонными стропилами устраивают в домах, имеющих опорные стены. Пролет между опорами может достигать 4,5 м. При пролете от 5 до 6 м под стропила ставят подкосы. Наслонные стропила имеют не менее двух неподвижных точек опоры стропильных ног у концов (в коньке и на продольной стене) и не дают распора на стены.

Висячие стропила имеют неподвижные точки опоры стропильных ног в нижних концах и на продольной стене. Они дают распор, который воспринимает затяжка.

На рисунках показаны наслонные (8) и висячие (9) стропила.

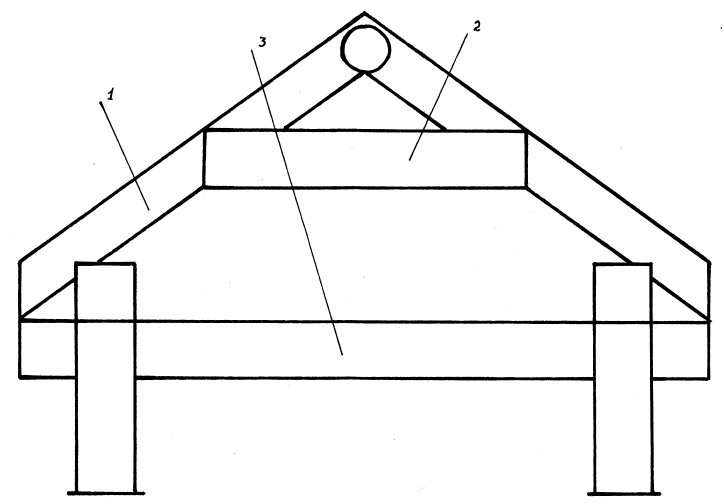

(Рис. 8) Наслонные стропила: 1 – стропильная нога; 2 – ригель; 3 – чердачное перекрытие.

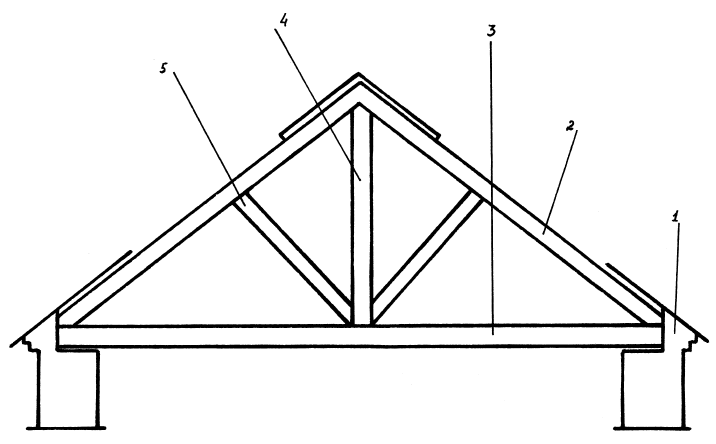

(Рис. 9) Висячие стропила: 1 – мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – бабка; 5 – подкос.
