М1А2 – модернизированные М1 ранних выпусков. Установлена граненая башня. На всех танках в смотровых окнах смонтированы перископические приборы наблюдения.

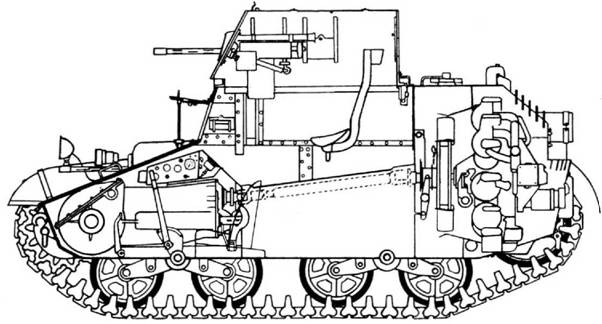

Компоновка легкого танка М 1

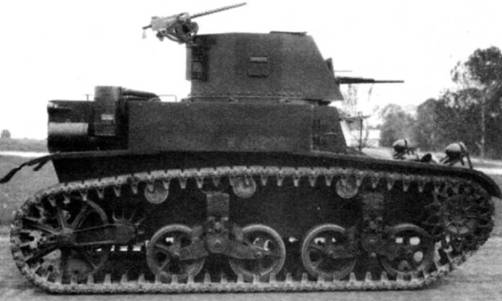

Легкий танк М2. Обращает на себя внимание измененная ходовая часть танка, в частности направляющее колесо большого диаметра, положенное на грунт. Такая конструкция ходовой части оставалась неизменной на всех последующих типах американских легких танков вплоть до М5

М2 – конструктивно подобен танку М1А1. Изменена ходовая часть – направляющее колесо большого диаметра опущено на грунт, введены три поддерживающих ролика. Двигатель – дизель Т-1020 Guiberson. Изготовлено 34 единицы.

С 1938 г. "боевые машины" М1 и М1А1 состояли на вооружении 1-го и 13-го механизированных кавалерийских полков, а также 7-й механизированной кавалерийской бригады. Что касается танков М2, то мобилизационный план предусматривал производство 292 машин этого типа для кавалерийских частей.

10 июля 1940 г. были созданы бронетанковые войска армии США. Одновременно было отменено деление танков на кавалерийские и пехотные. Приказом от 22 июля 1940 г. боевые машины М2 были переименованы в легкие танки М1А1, а модернизированные М1А2 – в легкие танки М1А2. И те, и другие оставались на вооружении вплоть до конца 1942 г. и использовались в качестве учебных.

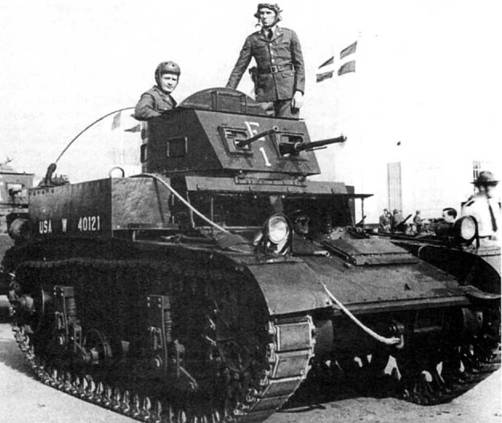

Легкие танки MI из состава 7-й механизированной кавалерийской бригады на Всемирной выставке в Нью-Йорке. 1939 г.

БОЕВАЯ МАССА, т: 8.799.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4143, ширина – 2504, высота – 2364, клиренс – 368.

ВООРУЖЕНИЕ: 1 пулемет М2 калибра 12,7 мм, 3 пулемета М1919А4 калибра 7,62 мм (1 зенитный),

БОЕКОМПЛЕКТ: 1500 патронов калибра 12,7 мм, 2380 патронов калибра 7,62 мм.

БРОНИРОВАНИЕ, мм: лоб корпуса – 15,8, борти корма – 6,4, башня – 6,4…15,8.

ДВИГАТЕЛЬ: Continental W670-7,7-цилиндровый, карбюраторный, звездообразный, воздушного охлаждения; мощность 250 л.с. ‹184 кВт) при 2400 об/мин, рабочий объем 9832 см^3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятиско- ростная синхронизированная коробка передач, дифференциал, бортовые передачи, ленточные тормоза.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съемными зубчатыми венцами (зацепление цевочное); подвеска на вертикальных буферных пружинах; в каждой гусенице 66 траков шириной 292 мм, шаг трака 140 мм.

СКОРОСТЬ МАКС., км/ч: 72.

ЗАПАС ХОДА, км: 209.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 26, высота стенки, м – 0,61, глубина брода, м -1,32.

СРЕДСТВА СВЯЗИ: радиостанция SCR-209.

Легкий танк M2A2

Создавался параллельно с "боевой машиной" М1 по такому же техзаданию, но предназначался для пехоты и именовался легким танком. Производился заводами Rock Island Arsenal, American Car and Foundry (M2A4) и Baldwin Locomotive Works (M2A4). С 1935 по апрель 1942 года изготовлено 696 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

М2А1 – установочная серия. Корпус и башня – сварные. Вооружение: пулеметы калибра 12,7 и 7,62 мм во вращающейся башне и один 7,62-мм курсовой пулемет в лобовом листе корпуса. Командирская башенка. Боевая масса 7,1 г. Толщина лобовой брони корпуса и башни 15,8 мм. Двигатель Continental W670-7. Экипаж 4 чел. Изготовлено 10 единиц.

М2А2 – две вращающиеся цилиндрические в плане башни с разным диаметром погона. В левой башне 12,7-мм пулемет, в правой – 7,62-мм. Левая башня снабжена командирской башенкой. На танках поздних выпусков введены семигранная правая и восьмигранная левая башенки. На этих машинах изменена форма крыши моторного отделения. Изготовлено 239 единиц, три из которых оснащены дизелем Т-1020 Guiberson.

М2АЗ – направляющее колесо сдвинуто назад на 280 мм. Длина опорной поверхности увеличена с 2184 мм до 2464 мм. Боевая масса 8,8 т. Толщина лобовой брони корпуса и башен 22,2 мм. Двигатель Continental W670-9. Изготовлено 73 единицы, 8 из них с дизелем Guiberson.

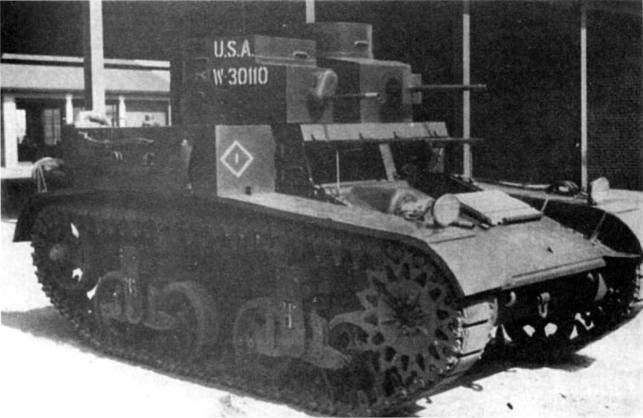

Легкий танк М2А1

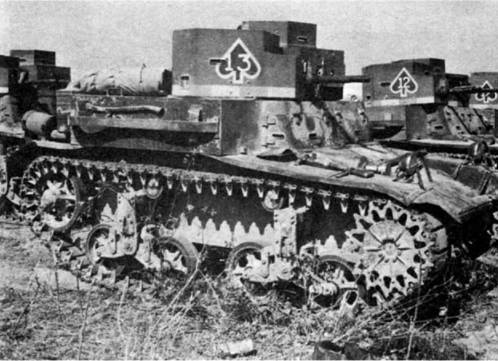

М2А2 – наиболее массовые легкие танки армии США в предвоенный период
