Перед началом кладки рекомендуется также уточнить правильность размещения камина. Для этого в соответствии с чертежом раскладываются насухо сначала кирпичи первого ряда, затем кирпичи одного ряда дымовой трубы. Затем с потолка следует опустить отвесы на углы дымовой трубы, чтобы убедиться, что расстояние между трубой и балками перекрытия, а также трубой и стропилами достаточно для устройства горизонтальной противопожарной разделки (расстояние должно быть не менее 12 см).
Прямоугольность углов первого ряда кладки проверяется промериванием с помощью шнура расстояния по диагонали между противоположными углами. Разница между этими расстояниями не должна превышать 5 мм. Кирпичи притесняются и подгоняются друг к другу с учетом перевязки швов. Стесанные поверхности должны быть обращены наружу или закрыты кладкой.
Простейшая конструкция камина
Камин этой конструкции возводится в проеме стены с выходом его задней стенки в соседнее помещение. Отапливаемая площадь – до 25 м2.
Для описываемой конструкции потребуются следующие материалы:
– 2 тавра 45 х 45 мм (ширина – 200 мм);
– уголок 45 х 45 мм (ширина – 200 мм);
– швеллер № 12 (ширина – 200 мм);
– 10 скоб из полосовой стали (25 х 3 мм, длина – 150 мм);
– стальная решетка (ее площадь зависит от размеров зева);
– жестяное хайло (раструб) камина – передняя часть дымовой камеры приблизительно 1500 х 1100 х 5 см (размеры – в зависимости от размеров камина);
– швеллер № 14 (ширина – 200 мм).
Из материалов потребуются около 80 кг шамотного порошка, 15 л растворимого стекла, 80 штук шамотного кирпича, песок, известь, цемент, камень или кирпич. Шамотный раствор можно приготовить следующим образом: растворимое стекло разбавляется водой в соотношении 1 : 1 и в полученную таким образом смесь добавляется шамотный порошок, пока не получится раствор соответствующей консистенции. Конструкция и основные размеры камина приведены на рис. 37.

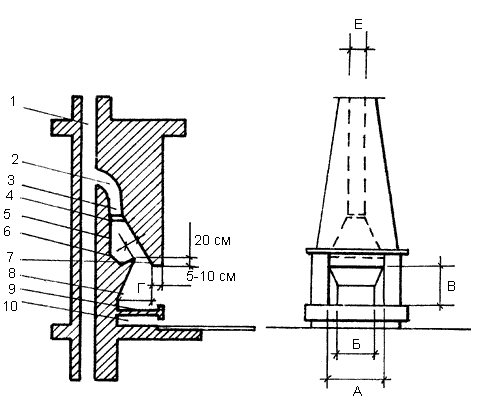

Рис. 37. Камин, пристроенный к дымовой трубе: 1 – дымовая труба; 2 – колено; 3 – дымоход; 4 – задвижка; 5 – дымовая камера; 6 – обратное днище; 7 – стенка; 8 – топливник; 9 – днище (под); 10 – зольник; А – ширина топки; Б – задняя стенка; В – высота топки; Г – глубина топки; Д – дымовое отверстие (горловина); Е – дымовая труба
В случае если есть возможность вывести трубу камина в уже имеющуюся (от старой печи и т. д.), строительство последнего значительно упрощается. При высоте трубы 8 м ее диаметр в свете должен быть не менее чем 20 х 20 см. Если высота трубы меньше, входное отверстие должно быть больше.
Построенный камин соединяется при помощи колена с трубой. Если нет трубы, ее нужно построить, и тогда это лучше сделать во время строительства камина. И в том и в другом случае наличие отдельной трубы должно быть непременным условием строительства камина.
Описанная конструкция и рекомендуемые размеры камина обязательны в том случае, если при нормальных теплоизоляционных свойствах стен здания камин используется в качестве источника отопления помещения. Если речь идет о камине как о декоративной части помещения, и если основным источником тепла будет служить какая-либо отопительная установка, то конструкция камина может быть еще проще и иметь меньшие размеры.
Облицовка каминов
Камин в гостиной будет выглядеть гораздо более эффектно, если его облицевать, а не побелить или покрасить. Помимо эстетического эффекта, облицовка камина значительно увеличивает его теплоотдачу.
Для облицовки каминов обычно используются изразцы и керамическая плитка. Облицовка изразцами производится непосредственно в процессе сооружения камина, и квалифицированно сделать ее сможет лишь специалист; облицовку же керамической плиткой вполне можно сделать самостоятельно.
Для этой цели используется керамическая плитка для облицовки пола квадратной или прямоугольной формы, любого размера, толщиной 6 мм. Плитка должна обладать высокими термостойкими качествами и иметь глазурованную лицевую поверхность. Кроме того, понадобятся фасонные детали: карнизные, плинтусовые и для заделки углов.
Существует два способа облицовки камина.
Первый способ облицовки камина керамическими плитками
В вертикальные швы кладки камина вводятся алюминиевые полоски с отверстиями. К полоскам на болтах крепится алюминиевый тавровый профиль или уголок, а керамические плитки укладываются между металлоэлементами. Пустое пространство, образовавшееся между плитками и каминной кладкой, заполняется глиняным раствором (рис. 38).

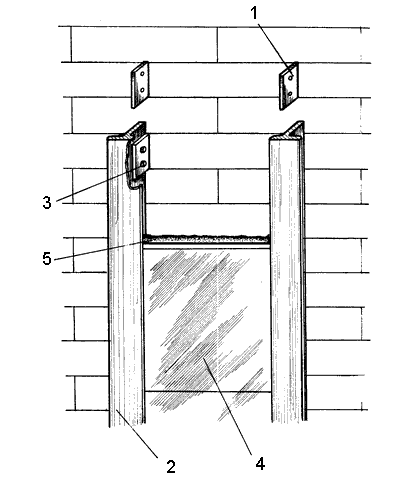

Рис. 38. Облицовка каминов с применением алюминиевых элементов: 1 – алюминиевые полоски с отверстиями; 2 – алюминиевый тавровый профиль (или два уголка); 3 – болты; 4 – керамическая плитка; 5 – глиняный раствор
Как видно из описания технологического процесса, данный способ применим лишь при условии идеальной вертикальности швов кладки (проверяется с помощью отвеса). Если вертикальные швы имеют отклонения, то применяется второй способ.
