4. Освободить затвор с боевого взвода, для чего нажать на спусковой крючок и, поддерживая за рукоятку затвора, плавно спустить затвор.
Снаряжение магазина
1. Взять магазин в левую руку.
2. Правой рукой положить патрон на подаватель магазина; надавить на патрон большим пальцем левой руки так, чтобы он опустился ниже загибов магазина; правой рукой подать патрон назад.
3. Следующий патрон наложить сверху ранее вставленного и вдвинуть его под загибы магазина; так поступать до наполнения магазина.
Патрон к пистолету-пулемету тот же, что и к пистолету 08.
Опорожнение магазина
Взять магазин в левую руку, большим пальцем правой руки выталкивать патроны по очереди из-под загибов магазина.
Устранение задержек при стрельбе
1. Осечка. — Перезарядить пистолет-пулемет.
2. Затвор не дошел в переднее положение вследствие загрязнения пистолета-пулемета. — Прочистить пистолет-пулемет.
3. Стреляная гильза не отражается; затвор не отходит полностью назад. — Перезарядить пистолет-пулемет.
4. Поломался зацеп выбрасывателя, и стреляная гильза не извлекается. — Заменить выбрасыватель запасным.
Разборка пистолета-пулемета
1. Взять пистолет-пулемет правой рукой за шейку приклада, а левой за кожух ствола.

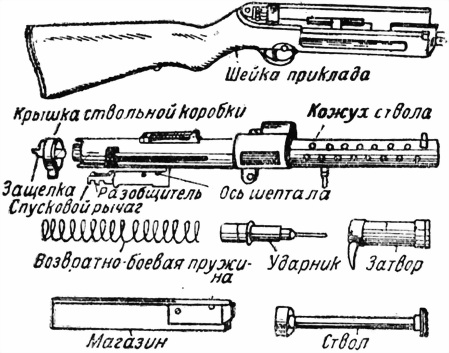

Рис. 4. Пистолет-пулемет в разобранном виде.
2. Нажать на защелку крышки ствольной коробки большим пальцем правой руки.
3. Нажать левой рукой на кожух ствола; ствольная коробка повернется на своей оси.
4. Повернуть крышку ствольной коробки справа налево до совмещения рисок.
5. Снять крышку.
6. Вынуть возвратно-боевую пружину.
7. Вынуть затвор.
8. Отделить ударник от затвора.
9. Вывинтить винт разобщителя и снять его.
10. Вынуть спусковой рычаг.
11. Вытолкнуть ось шептала и вынуть шептало.
Сборка пистолета-пулемета
Сборка производится в обратном порядке.
Подготовка пистолета-пулемета к стрельбе
1. Прочистить пистолет-пулемет и слегка смазать его тряпочкой, пропитанной смазкой; особенно нужно обращать внимание на чистоту и смазку частей затвора.
2. Проверить, энергично ли работает возвратно-боевая пружина.
3. Снарядить магазин.
ПИСТОЛЕТ-ПУЛЕМЕТ 38-40
Общие сведения
Стрельба из пистолета-пулемета производится патронами пистолета 08 [1] .
По принципу действия пистолет-пулемет 38–40 [2] ничем не отличается от пистолета-пулемета 28-II. Прицельная дальность его до 200 м.
Питание патронами осуществляется из коробчатого магазина емкостью на 32 патрона.
Практическая скорострельность 80–90 выстрелов в минуту.
<1
Борхардт-Люгер.
2
Пистолет-пулемет 40 отличается от пистолета-пулемета 38 только тем, что он имеет рифленый короб.
Рис. 5. Пистолет-пулемет 38-40
Заряжание, разряжание и постановка на предохранитель пистолета-пулемета 38–40
Заряжание пистолета-пулемета 38–40, разряжание, постановка на предохранитель и стрельба из него производятся так же, как у пистолета-пулемета 28-II.
Стрельбу можно вести только автоматическим огнем короткими очередями, по 3–5 выстрелов.
ВИНТОВКА 98 (МАУЗЕРА)
Общие сведения
Практическая скорострельность 10–12 выстрелов в минуту
Прицельная дальность стрельбы 2000 м
Дальность действительного огня до 800 м
Калибр 7,92 мм
Вес без штыка 4,1 кг
Емкость магазина 5 патронов (при закрытом затворе 1 патрон находится в патроннике).
Винтовка пристреляна без штыка.
Установка прицела
