В качестве заряда взрывчатого вещества использовался литой тротил (допускалась возможность использования и других ВВ). Снаряжение гранаты происходило через верхнее отверстие корпуса, после чего на резьбе устанавливался головной взрыватель.

Гильза гранаты представляла собой точёную или штампованную, химически окрашенную чашечку высотой 17 мм с кольцевой проточкой и не выступающим фланцем для экстрагирования и центральным отверстием под капсюль-воспламенитель.

На стадии разработки и опытного производства в качестве капсюля-воспламенителя использовались капсюля германского производства H.Utendoerffer и GEDO.

В качестве головного взрывателя предполагалось использовать доработанную дистанционную трубку ДМ, в которой пороховая петарда заменялась на тетриловый детонатор массой около 6,2 г или доработанный взрыватель МГ-5.

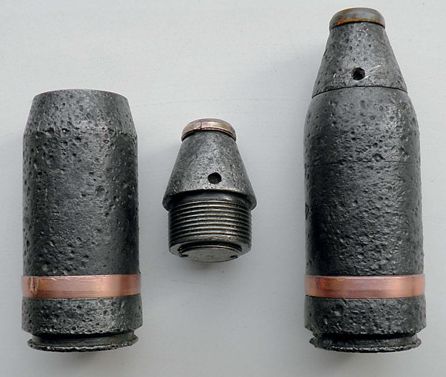

40,8-мм осколочная граната, снаряженная доработанным головным взрывателем МГ-5

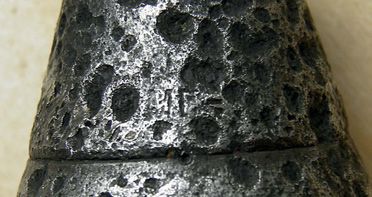

Маркировки на корпусе гранаты

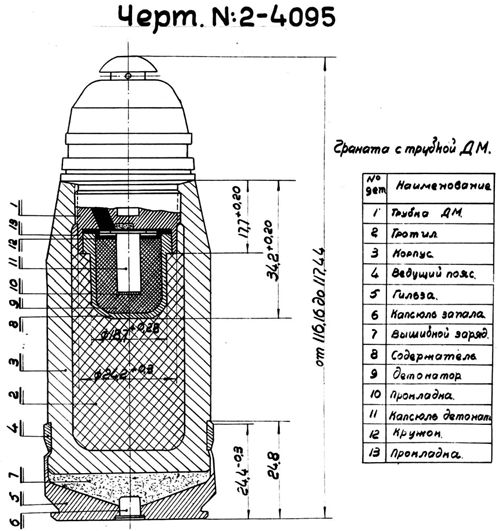

Рабочий чертеж, показывающий устройство одного из вариантов гранаты с переделочной дистанционной трубкой ДМ

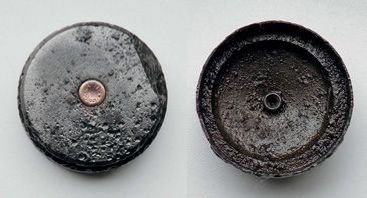

Гильза гранаты

На корпусе взрывателя просматривается маркировка «МГ-5»

Головной взрыватель МГ-5 является взрывателем предохранительного типа с дальним взведением. Взрыватель состоит из ударного устройства, предохранительного устройства, детонационного узла и механизма дальнего взведения, собранных в стальном корпусе.

Ударный механизм состоит из ударника (3) с жалом (5) и мембраны (1). Мембрана крепится на корпусе при помощи кольца (2), накатанного на корпус взрывателя (4). Стык кольца и мембраны для герметичности залакирован. Мембрана удерживает ударник от выпадения из корпуса, предохраняет его от давления воздуха в полёте и от повреждений при транспортировке.

Предохранительное устройство состоит из поворотного диска (7), осей к нему (18), стопора (21). В гнезде поворотного диска размещен капсюль-детонатор (6). Поворотный диск может поворачиваться на осях.

Детонационный узел размещен в нижней части корпуса взрывателя и включает в себя передаточный заряд с чашечкой (9) и тетриловый дополнительный детонатор (13), запрессованный в стакан (12).

До выстрела жало ударника входит в прорезь диска и опирается своим фланцем на его поверхность. Диск удерживается от поворота стопором (21), а стопор поджат запрессованным пороховым предохранителем (19).

Механизм дальнего взведения собран в боковом вертикальном канале втулки и состоит из капсюля-воспламенителя (25), жала (23) и контрпредохранительной пружины (24), которые закреплены резьбовой пробкой (22). Этот канал при помощи паза во втулке (16) сообщается с пороховым предохранителем (19).

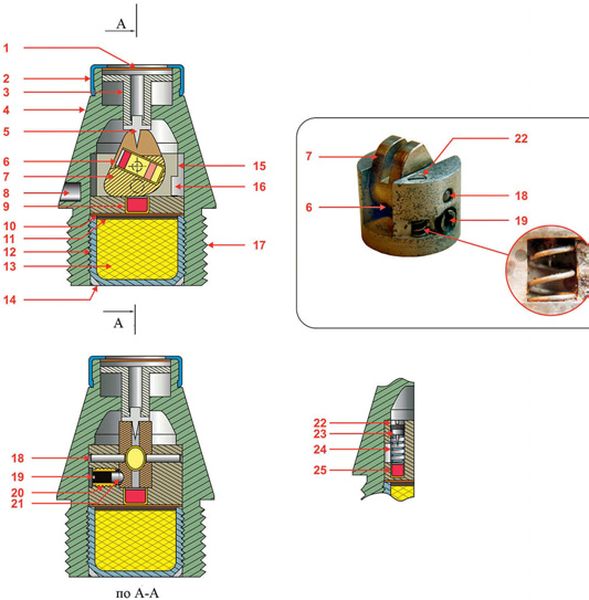

Устройство взрывателя МГ-5. 1 – мембрана, 2 – кольцо, 3 – ударник, 4 – корпус взрывателя, 5 – жало, 6 – капсюль-детонатор, 7 – поворотный диск, 8 – отверстие под ключ, 9 – передаточный заряд, 10 – медный кружок, 11 – бумажные кружки, 12 – корпус дополнительного детонатора, 13 – дополнительный детонатор, 14 – вырезы под ключ, 15 – втулка, 16 – боковой вырез втулки, 17 – резьба, 18 – оси поворотного диска, 19 – пороховой предохранитель, 20 – втулка порохового предохранителя, 21 – стопор, 22 – резьбовая пробка, 23 – боковое жало, 24 – контрпредохранительная пружина, 25 – капсюль-воспламенитель (рисунок Е. Кравченко)

Принцип действия взрывателя следующий: в момент выстрела боковое жало (23) под действием силы инерции оседает и, преодолевая сопротивление контрпредохранительной пружины (24), накалывает капсюль-воспламенитель (25). Луч огня от капсюля передаётся через боковой вырез втулки (16) на пороховой предохранитель (19). На вылете снаряда из канала ствола, примерно в 40-60 метрах, пороховой предохранитель выгорает полностью и стопор (21) под действием центробежной силы перемещается внутри канала на освободившееся от порохового предохранителя место. Поворотный диск (7), который более не удерживается стопором, под действием центробежной силы поворачивается и встаёт в боевое положение, т.е. капсюль-детонатор располагается напротив жала ударника. При встрече с преградой происходит разрушение мембраны, и ударник вместе с жалом движется навстречу капсюлю-детонатору. Накол капсюля вызывает его взрыв и последовательную детонацию передаточного заряда, дополнительного детонатора и заряда гранаты.

Клеймение и маркировка гранаты осуществлялись следующим образом. На корпусе гранаты ставилось клеймо ОТК завода, номер партии, год изготовления. На середине оживальной части наносилась масляной краской полоса шириной 6-8 мм, указывающая на тип взрывчатого вещества, которым снаряжена граната.

Гранаты (25 штук) укупоривались в цинковую или оцинкованную коробку. Для предохранения от ударов стенки и дно коробки покрывались гофрированной бумагой. Крышка коробки припаивалась. Вес такой коробки составлял около 18 кг. Две коробки укладывались в деревянный ящик.

Для проверки работоспособности автоматики гранатомета в ОКБ-16 производились лафетопробные гранаты. Корпус такой гранаты по массогабаритным характеристикам не отличался от корпуса боевой гранаты, а вместо взрывателя использовался его макет (холостая втулка). Такие гранаты снаряжались песком и доводились до массы боевого снаряда.

Любопытно, что при демонтаже нескольких лафетопробных гранат внутри кроме песка были обнаружены различные металлические предметы: заготовки ведущих поясков, болты, гайки, шпильки и прочий металлический мусор.
