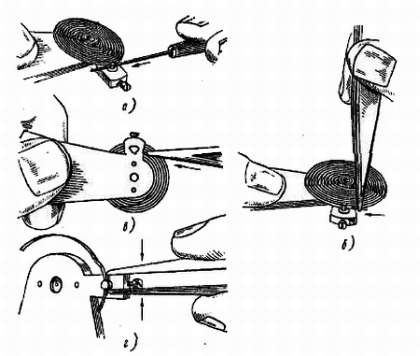

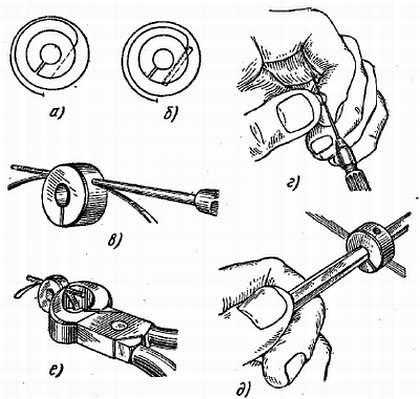

Фиг. 62. Крепление внешнего конца спирали.

Как уже было сказано, внешний виток пружины увеличивается на 1/4—1/8 витка как резерв.

Часовому мастеру необходимо знать, что в часах витки спирали без концевой кривой во время работы баланса развертываются эксцентрично, центр тяжести ее периодически смещается от оси вращения баланса, что является недостатком такой спирали.

Колебания баланса с плоской пружиной не строго изохронны, т. е. период колебания баланса зависит от амплитуды. Спираль с внешней концевой кривой раскручивается концентрично. Необходимо иметь в виду, что спираль с концевой кривой почти на виток больше при одинаковых диаметрах с плоской. Колено концевой кривой, т. е. переход от плоскости спирали к плоскости кривой, при наличии навыка производят одним пинцетом, вводимым вместе со спиралью в нетвердую доску. Чаще колено выполняют двумя пинцетами.

Спираль на расстоянии 2/3 витка от внешнего конца удерживают одним пинцетом, а другим отгибают вверх (фиг. 63, а). Второй изгиб выполняется на необходимой высоте с таким расчетом, чтобы колено обеспечивало внешнему витку параллельность с остальными витками (фиг. 63, б).

Фиг. 63. Изготовление колена концевой кривой.

Наружную часть витка выгибают, придавая ему определенную форму (фиг. 64).

Фиг. 64. Внешняя концевая кривая часов «Победа».

Спираль в состоянии покоя не должна касаться штифтов градусника, в какую бы сторону их ни перемещали. Проверку правильности формы конца кривой спирали производят установкой градусника в крайние положения. Спираль должна находиться посередине между штифтами. При медленном перемещении градусника из одного крайнего положения в другое между спиралью и штифтами градусника должен сохраняться одинаковый зазор.

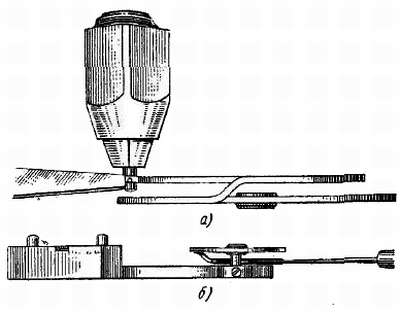

Заштифтовку спирали в колонку можно производить отдельно (фиг. 65, а) с последующей установкой на мост. Заштифтовку можно также производить на мосту баланса (фиг. 65, б).

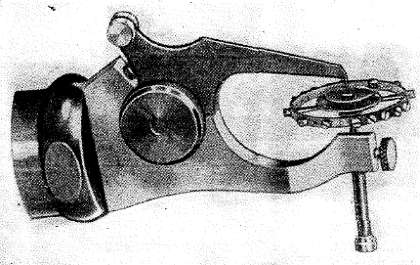

Фиг. 65. Установка спирали.

После заштифтовки спираль выправляется по плоскости в тисочках или на мосту. Далее спираль устанавливают так, чтобы отверстие колодки совпадало с отверстием в камне моста баланса.

Не следует допускать соприкосновения между смазанными цапфами оси баланса и витками спирали во избежании их последующего слипания.

Градусник. Существенное значение для правильного хода часов имеет градусник. Градусник позволяет осуществлять в определенных пределах изменение периода, колебания баланса, т. е. регулировать суточный ход часов.

Регулировочная способность градусника ограничивается пределами порядка ± 3,5 мин. в сутки.

В целях обеспечения регулировочной способности градусника длину спиральной пружины баланса определяют для среднего его положения по шкале, нанесенной на верхней плоскости моста баланса.

Градусник закрепляют на мосту баланса накладкой, в которую запрессован накладной камень опоры оси баланса.

Существует несколько способов закрепления градусников на мосту баланса. Наибольшее распространение получил способ закрепления градусника накладкой с конической боковой стороной (фиг. 66, а).

Градусник с микрометрическим винтом (фиг. 66, б) применяется в часах повышенной точности. В отдельных типах часов применяются градусники с роликовой подачей спирали (фиг. 66, в).

Фиг. 66. Типы градусников.

В градусниках, работающих с плоской спиралью, расстояние между штифтами не должно превышать двойной толщины спирали, а в градусниках, работающих со спиралью, имеющей концевую кривую, это расстояние должно быть еще меньше, однако штифты не должны зажимать спираль.

Штифты устанавливают параллельно один другому и перпендикулярно к плоскости градусника (фиг. 67, а); они должны быть чисто полированными, без следов масла во избежание прилипания спирали. По длине штифты должны соответствовать спирали (фиг. 67, а), но не должны касаться ее или баланса и не должны быть короткими. Не рекомендуется производить подгибку штифтов, как показано на фиг. 67, б.

Фиг. 67. Штифты градусника.

При плоской спирали штифты снабжаются замком (фиг. 67, в) в целях предохранения внешнего витка от захлестывания. Если требуется изменить расстояние между штифтами или штифтом и замком, то это делают в соответствии с фиг. 67, г. Штифты с замком не должны располагаться, как показано на фиг. 67, д. При длительной эксплуатации часов крупных калибров штифты в процессе работы в зоне нахождения спирали могут иметь износ (фиг. 68). Такие штифты подлежат замене.
