Для учета влияния проводника на величину тока введен специальный коэффициент, получивший название «сопротивление». Само это слово красноречиво говорит, что чем больше сопротивление проводника, тем сильнее он препятствует движению зарядов, тем, следовательно, меньше ток. Иногда для удобства вычисления вместо сопротивления пользуются обратной величиной — проводимостью.

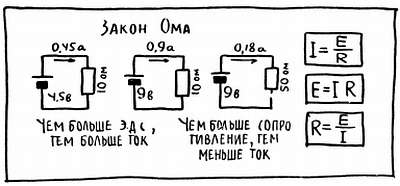

Основные соотношения, к которым мы пришли, четко и лаконично выражены в известном законе Ома: чем больше э. д. с., тем больше ток, чем больше сопротивление (чем хуже проводимость), тем меньше ток (рис. 5).

Рис. 5

В качестве единицы сопротивления выбран ом (ом). Таким сопротивлением обладает проводник, в котором под действием э. д. с. 1 в возникает ток 1 а. Естественно, что если под действием одного вольта ток будет меньше ампера, то значит сопротивление проводника больше, чем 1 ом.

Без особых доказательств ясно, что чем тоньше проводник и чем он длиннее, тем больше его сопротивление. Если взять несколько проводников из разных металлов, но с одинаковыми размерами, то окажется, что наименьшим сопротивлением обладает серебро, затем идут медь, алюминий, сталь и другие. Очень высокое сопротивление у специальных сплавов — нихрома, константана, никелина и других.

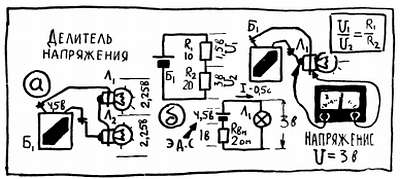

Давайте несколько усложним нашу «подопытную» цепь — подключим к батарейке две лампочки, соединенные последовательно (Л1 и Л2, рис. 6, а), то есть так, чтобы ток последовательно проходил через одну, а затем через другую. Если вы проделаете этот нехитрый опыт, то сами увидите, что лампочки горят очень слабо, настолько слабо, что свечение их нитей можно увидеть только в темноте. И это вполне понятно. Общее сопротивление двух соединенных последовательно лампочек и 2 раза больше, чем одной, — их можно рассматривать как одну лампочку с нитью удвоенной длины. Ну, а раз сопротивление цепи возросло, то, согласно закону Ома, ток в ней уменьшился, уменьшилось число работающих электронов, а значит и выполняемая ими работа. Одним словом, когда в цепи была лампочка Л1, то вся электродвижущая сила батарейки действовала только на ней. Теперь эта величина распределится между двумя лампочками и на каждой из них будет действовать лишь половина э. д. с.

Сейчас настал момент ввести еще одно очень важное понятие — напряжение. Это та часть э. д. с., которая достается после дележа какому-нибудь участку цепи. В нашем случае на каждой лампочке действует напряжение 2,25 в (рис. 6, а), а если бы лампочек было три, то каждой из них досталось бы уже 1,5 в. Ну, а что будет, если собрать цепь из двух лампочек с разными сопротивлениями, например, одну с сопротивлением 10 ом, а другую 20 ом? На первой из них окажется напряжение 1,5 в, на второй — 3 в (рис. 6, б).

Рис. 6

* * *

* * *

Объясняется это очень просто. Ток во всех участках цепи должен быть одинаковым — сколько электронов вышло с «минуса», столько же должно войти в «плюс». Это условие обязательное. Если оно не выполняется, значит на одном из участков цепи заряды куда-то исчезают или, наоборот, откуда-то появляются. Ни то, ни другое, разумеется, невозможно. Для того чтобы ток во всей цепи был одинаковым, необходимо, чтобы на участках с большим сопротивлением заряды подталкивались с большей силой. Именно поэтому э. д. с. батареи автоматически распределяется так, что на участках с большим сопротивлением действует большая часть э. д. с. И еще один вывод, имеющий для нас большое практическое значение, — цепь из соединенных последовательно нескольких элементов фактически представляет собой делитель напряжения. Примером такого делителя может служить обычная елочная гирлянда, состоящая из большого числа низковольтных лампочек, соединенных последовательно.

Иногда делитель напряжения возникает помимо нашего желания. Вы, наверно, обращали внимание на то, что в карманном фонаре нормально горит лампочка, рассчитанная на 3,5 в, в то время как э. д. с. батарейки равна 4,5 в. То, что лампочка не только не сгорает, но даже не перекаливается, объясняется очень просто — напряжение на ней никогда не превышает 3,5–3,8 в. Куда же девается остальная часть э. д. с.?

Батарейка не только создает электродвижущую силу, но и частично расходует ее. Внутренние цепи батареи сами обладают сопротивлением, которое так и называется внутренним сопротивлением. Именно на нем теряется часть э. д. с. (рис. 6, б). Чем дольше работает батарея, тем больше ее внутреннее сопротивление (ничего не поделаешь — такова природа химических процессов, которые происходят в электролите и электродах). Из-за этого постепенно уменьшается напряжение, которое достается лампочке, она светится все более слабо.

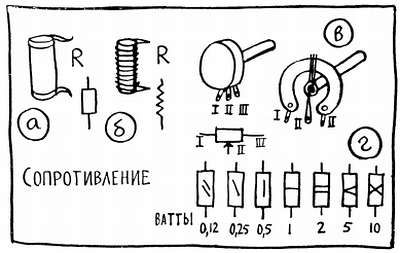

В радиоэлектронной аппаратуре очень часто возникает необходимость погасить какую-то часть имеющейся э. д. с., создать делитель напряжения. Для этой цели используются специальные детали — сопротивления. Они бывают разные — проволочные (рис. 7, б), непроволочные (рис. 7, а), постоянные (рис. 7, а, б), переменные (рис. 7, в), разной конструкции и размеров, рассчитанные на разную мощность (рис. 7, г).

Рис. 7

Переходим к следующему опыту. Давайте параллельно одной из двух лампочек, соединенных последовательно, подключим третью (Л3, рис. 8, а). Параллельное соединение часто называют шунтированием. Шунтировать в переводе на русский язык означает создавать обходной, параллельный путь.
