Фото 67.

Фото 68.

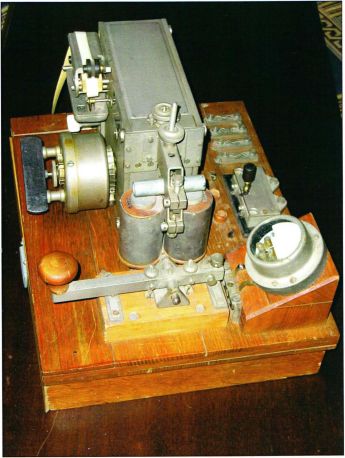

Выпуск ленточных телеграфных аппаратов был налажен также на Государственном Союзном Лосиноостровском электромеханическом заводе им. Ф.Э. Дзержинского (фото 69).

Фото 69.

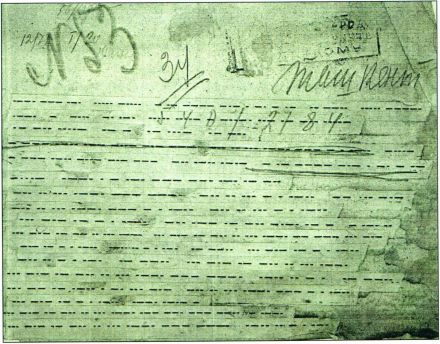

В материалах музея Центрального Телеграфа в Москве сохранился бланк телеграммы, принятой на ленточный телеграфный аппарат и оформленный в установленном порядке одной из диспетчерских служб железной дороги в 1920 году. Оператор наклеивал ленту на бланк, обрывая её построчно (фото 70).

Фото 70.

В тексте сообщается о движении литерного поезда из Ташкента.

Ключ из комплекта телеграфного аппарата «Тип-2» (фото 71).

Фото 71.

В основании ключа размещается искрогасящий LC-фильтр. Использовался на железных дорогах СССР до конца 1960-х годов.

Активное развитие проводной телеграфной связи в конце XIX века выдвигало особые требования и к технике, используемой на каналах связи. Так, например, на железнодорожных станциях телеграф располагался в отдельной комнате. На рабочем месте телеграфиста были установлены все необходимые приспособления, приборы и расходуемые материалы — телеграфный ленточный аппарат, ключ Морзе, клопфер (sounder) с рупором на поворотном кронштейне, кассеты с лентой, бланки телеграмм, пишущая машинка и другое.

Телеграфом начинают активно пользоваться информационные агентства, банки, коммерческие структуры, армия.

Для более полного и оперативного обмена информацией пользователи учреждают телеграфные бюро, где устанавливается несколько — по мере необходимости — рабочих мест, т.е. столов, оборудованных для ведения телеграфной связи.

Один телеграфист выстукивает на ключе очередное сообщение, другие принимают на слух код со своих клопферов...

Вот здесь и началась проблема, вызванная взаимными помехами. Принимать сообщения с клопфера при одновременном стуке ключа телеграфиста за соседним столом оказалось крайне затруднительно.

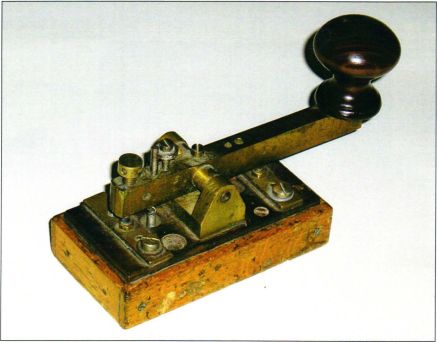

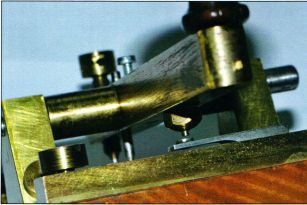

Решение этой проблемы предложила в 1871 году «Siemens und Halske». Был изготовлен ключ с контактами в виде тонкой стальной полоски, которая при ударе по ней контактом «коромысла» слегка прогибалась и делала работу на ключе практически бесшумной (фото 72).

Фото 72.

С тех пор все модели ключей от «Siemens und Halske», предназначенные для работы в телеграфных сетях Морзе, имели такие смягчающие контакты.

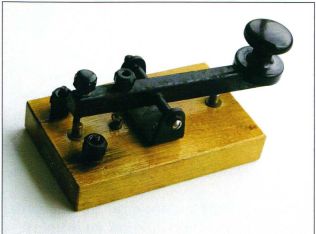

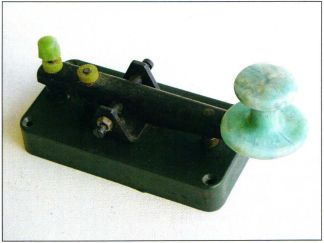

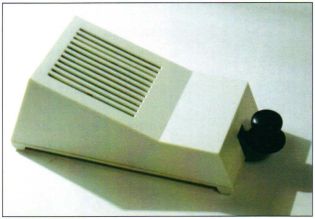

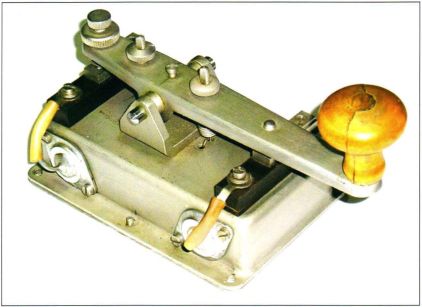

В обособленную группу можно выделить ключи, которые изготавливались на производственной базе ДОСААФ для оборудования радиоклассов (фото 73-78).

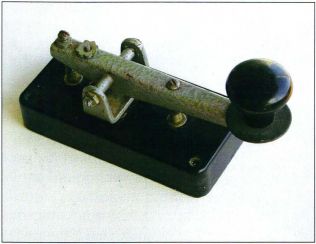

Фото 73.

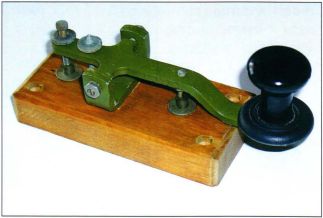

Фото 74.

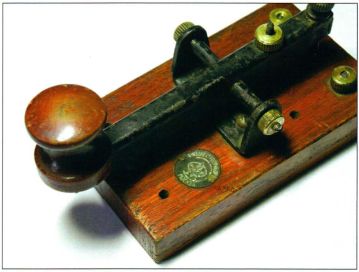

Фото 75.

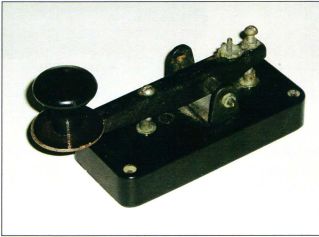

Фото 76.

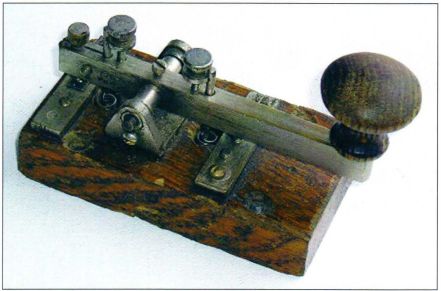

Фото 77.

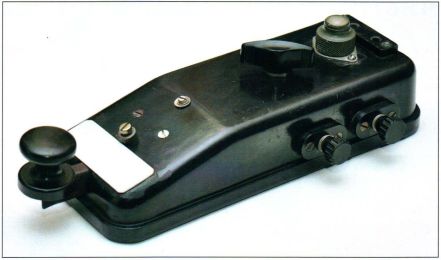

Фото 78.

Также есть специальный ключ (фото 79) для обучения приёму сообщений, передаваемых азбукой Морзе посредством направленного источника света — на море, в горах, с самолёта...

Фото 79.

В отличие от радио, световой канал связи практически полностью защищён от перехвата, если в качестве источника света в сигнальном устройстве используется инфракрасный или лазерный излучатель с оптическим устройством для визуального приёма и передачи информации.

На море такая связь возможна в пределах прямой видимости, но известны случаи, когда сигнальщики кораблей проводили связь и вне прямой видимости — отражением сигналов прожектора от облаков (см. также фото 102 в главе «США»).

Этот ключ (фото 80) мало чем отличается от других учебных ключей, но представляет значительный интерес тем, что выпущен он во время Великой Отечественной войны и снабжен шильдиком изготовителя «3-Д ЭЛЕКТРОПРИБОР МОСКВА».

Фото 80.

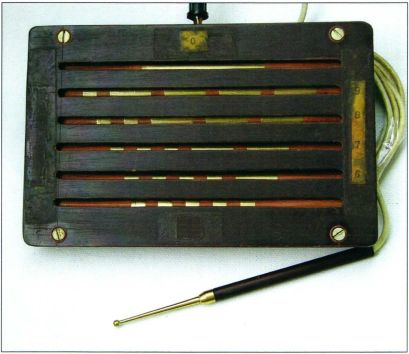

Во время войны требовались такие устройства для работы кодом Морзе, которые могли обеспечить скрытность ведения радиопередач и скорость. Особую значимость это приобрело во время работы с территорий, подконтрольных противнику. Самое простое устройство, которое отвечало в некоторой мере этим требованиям — это «спичка» . Название своё оно получило из-за внешнего сходства латунного щупа со спичкой и способа передачи чирканьем (фото 81).

Фото 81.

Передавались только короткие цифровые сообщения. Для передачи цифры достаточно было быстро чиркнуть щупом по соответствующей канавке.

Подобное устройство было сконструировано ещё в 1850 году в Германии Фридрихом К. Герке (Friedrich Clemens Gerke — 1801 — 1888 гг.).

Скорость передачи отдельно взятой цифры могла достигать 1000 знаков в минуту. В качестве радиомаскировки использовался метод, называвшийся «маскировка паузой». После каждого переданного знака радист выдерживал паузу в несколько секунд.
