«Новгород», 1873 г.

Набор корпуса «Новгорода» был выполнен по бракетной клетчатой системе и состоял из одинаковых радиальных шпангоутов и «круговых внутренних килей» – стрингеров. Закрытые внутренней и наружной железными обшивками они образовывали водонепроницаемое двойное дно, а с внутренней круговой переборкой – такой же борт, обеспечивая высокий, по тем временам, уровень непотопляемости корабля. Часть набора, специально усиленного, служила фундаментом для механизмов и котлов. Пояса наружной обшивки располагались вдоль, а внутренней – поперек судна, что позволило использовать при сборке обычные стандартные узкие листы, не прибегая к раскрою «из дорогостоящих больших листов». Броневые плиты борта ставились двумя поясами: нижний состоял из 178-мм плит, верхний – из 229-мм. Для упрощения подгонки плит по обводу корпуса, имевшему "двуйную погибь", их ставили вертикально, с одинаковой кривизной и снаружи обшивали деревянными чаками. Броня крепилась к обшивке на металлические швеллеры («коробчатое железо») и тиковую подкладку, приравненные по «силе сопротивления» к 51-мм плитам.

Круглый остов корпуса, с единственным выступом в корме, накрывался выпуклой палубой, состоящей из трех слоев железных листов. Внутренние листы имели толщину 19 мм, остальные – по 25,4 мм. Для удобства передвижения по палубе наружные ее листы получили специальную насечку. В центре монтировался круговой барбет, именовавшийся во всех документах «неподвижной открытой башней». Бронирование его осуществлялось аналогично верхнему поясу борта. Здесь устанавливались два 26-тонные 280-мм нарезные орудия конструкции Круппа. Каждая артиллерийская установка могла наводиться и стрелять самостоятельно; подача боезапаса производилась через центральный люк («трубу») в центре барбета, вокруг которого станки и перемещались, по специальным платформам.

В носовой части поповки возвышалась эллиптическая железная надстройка, игравшая роль небронированного надводного борта. В ней находились жилые помещения для команды, кают-компания и каюта командира, остальные моряки размещались на навесной палубе под надстройкой. Каюты механиков устроили прямо под башней. Боевой рубки поповка не имела. Ходовой штурвал и компас поставили на легких подмостках за барбетом, а «боевой штурвал» – под палубой, за шахтой светового люка. Образования палубы и малый надводный борт позволяли обойтись без шлюпбалок. Оба паровых катера, шести- и четырехвесельные ялы, поднимались на палубу с помощью салазок, снабженных роульсами, и устанавливались на откидных железных блоках в кормовой части корабля.

Силовая установка корабля состояла из шести горизонтальных паровых машин системы Вульфа и восьми огнетрубных цилиндрических котлов, размещенных симметрично диаметральной плоскости в двух котельных (КО) и двух машинных (МО) отделениях. Каждая из машин приводила в движение свой четырехлопастной винт Гриффита. Между котельными отделениями и двойным бортом находились угольные ямы. Основания дымовых труб и световой люк МО бронировались 152-мм плитами.

Вентиляция помещений осуществлялась наилучшим, по мнению конструктора, образом. Котельные отделения имели по два воздуховода, раструбы которых вывели попарно около дымовых труб, машинные – световой люк в корме. Предусматривалось, что естественная вентиляция будет производиться через люк в барбете, а искусственная – с помощью двух вентиляторных машин.

Все железо и большинство механизмов было отечественного производства. В Англии приобрели лишь паровой брашпиль и пожарную помпу для обслуживания водоотливной системы непроницаемых отделений корабля, предложенной лейтенантом С. О. Макаровым (система состояла из магистрального трубопровода, проходящего над вторым дном и соединенного отдельными шлангами со всеми отделениями).

Во время постройки поповка «выросла» в диаметре на 1,5 м. Это произошло из-за вертикальной постановки броневых плит, вызвавшей уширение корпуса при последующей его обшивке чаками, а затем и деревянной обшивкой. Сделать такую обшивку, а затем покрыть ее в подводной части медными листами предложил Главный командир Черноморского флота и портов вице-адмирал Н. А. Аркас. Все это успели выполнить прямо на стапеле. Заказанные Берду чугунные винты пришлось сменить на бронзовые. Для предохранения плоского днища от повреждений, при возможных посадках на мель, а также тля уменьшения размахов качки, поповку снабдили продольными наружными килями. В проекте их было 7, а при строительстве стало 12, высотой в 200 мм. В результате «улучшений» водоизмещение возросло на 400 т, а осадка более чем на 0,3 м.

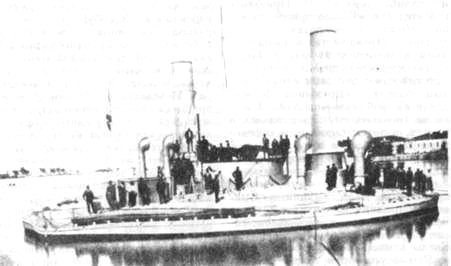

«Новгород» после переделок, 1874 г.

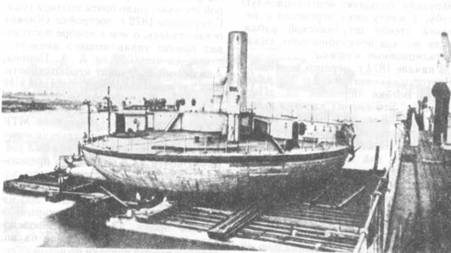

«Новгород» в Стандфильском доке, 1878 г.

Через три дня после спуска броне нос – сец развел пары и двинулся своим ходом. При половинных оборотах машин (62 об/мин вместо 100-120) и неопытной машинной команде поповка развила скорость в 6 уз. – «не хуже балтийских мониторов», победно докладывал А. А. Попов в Петербург. На официальных испытаниях, проведенных в самом начале августа, удалось выжать из корабля 7 уз. при 104 об/мин. Расход топлива при этом, в зависимости от качества угля, достигал 1,6-2 т в час. В полном объеме испытания так и не выполнили, торопясь подготовить «Новгород» к царскому смотру; не определив даже индикаторной силы машин, комиссия в спешке признала их удовлетворительными.

В начале сентября поповка перешла в Севастополь, где ее 11 числа посетил Александр 11 и Д. А. Милютин.

На создателей и экипаж удивительного корабля пролился дождь наград, а военный министр скептически записал в дневнике: «Не верится, что эта круглая машина действительно морское судно». Видимо, не верилось и Н. А. Аркасу, приставившему к «Новгороду» в первых плаваниях шхуну-конвоира, без которой поповку в море не выпускали. После торжественных осмотров на корабль наконец-то погрузили оба орудия. До конца месяца артиллерийская система была испытана и налажена. В ходе пробных стрельб главное внимание уделялось станкам и платформам конструкции генерал-майора Ф. Б. Пестича, впервые установленным в барбете. Испытаниями руководил сам конструктор. Во время первых проб выяснилась слабость стопоров станков, из-за чего они поворачивались при выстреле. Конструкцию немедленно усилили, но легенда о кружении поповки при стрельбе осталась... Перед русско-турецкой войной установили новые прицельные приспособления, а затем и приборы управления стрельбой на волнении («проводники Давыдова»). По данным артиллеристов, орудия «Новгорода» могли пробивать броню, равную их калибру, на дистанции до 4 кб. поэтому большинство стрельб выполнялось на малых дистанциях, хотя при угле возвышения ствола в 14,5° дальность полета снаряда достигала 23 кб. Темп стрельбы был крайне низким: если на поворот орудия на 180° уходило лишь 2-3 минуты, то на ручное заряжение – не менее 10 минут.

В октябре А. А. Попов начал экспериментировать с винтами, меняя их шаг. С помощью понтонов собственного изобретения ему удавалось приподнимать корму и переставлять лопасти. Заодно выяснялось поведение поповки на волнении. Один раз адмирал так увлекся свежей погодой, что чуть было не погубил собственное детище: легко взбегавшая на палубу вода через парусину, заменявшую верхний слой броневых листов и люк барбета начала потоками затапливать внутренние помещения. С трудом удалось уйти в Севастополь.
