Шрифт:
Stab (Штаб)
Sturkampfgruppe (Ночная «беспокоящая» ударная авиагруппа)
Tr.G: Trдgergeschwader (Авиаэскадра палубного базирования)
| код | обозначение |
| А5 | St.G 1 Преобразован в SG 1 в октябре 1943 г. |
| В1 | Rest.Kdo/St.G 1 |
| D3 | St"orkampfgruppe/Lfl. 6 Преобразована в NS Gr. 2 в ноябре 1943 г. |
| Е8 | NSGr. 9 |
| F1 | l./St.G 76 Преобразована в III./St.G 77 в июле 1940 г. |
| F7 | – LLG2- Schleppgruppe 1 |
| Н4 | – NS Gr. 10 |
| Н5 | Авиачасть неизвестна (по крайней мере один Ju 87 носил этот код) |
| J9 | l./Tr.G 186 Преобразована в l./St.G 186 Преобразована в III./St.G 1 в июле 1940 г. |
| КОД | ОБОЗНАЧЕНИЕ |
| L1 | LG 1W l./St.G 5W l./St.G 1 в июне 1943 г. W I./SG 1 в октябре 1943 г. |
| L2 | LG2 |
| S1 | l./St.G 3 Преобразована в I./SG 3 в октябре 1943 г. |
| S2 | St.G 77 Преобразован в SG 77 в октябре 1943 г. |
| S7 | St.G 3 Преобразован в SG 3 в октябре 1943 г. |
| Т6 | St.G 2 «Immelmann» SG 2 в октябре 1943 г.-III./St.G 6 - Stuka Erg. Sta/VIII. Fliegerkorps- Gefechtsverband Rudel |
| U5 | Gefechtsverband Hallensleben |
| V8 | NSGr. 1 |
| W7 | NJG 100 |
| КОД | ОБОЗНАЧЕНИЕ |
| Z8 | Kroat KGr. 1 |
| 1K | – St"orkampfgruppe/Lfl. 4- NSGr 4 с ноября 1943 r. до мая 1945 г. |
| 2B | Eins.Gr./2 Fl. Schule Div. |
| 4X | NSGr. 7 |
| 5B | NSGr. 10 |
| 6G | III./St.G 51II./St.G 1 в июле 1940 r. II./SG 1 в октябре 1943 r. |
| 6J | NSGr. 8 |
| 6Q | Erg. Sta/St.G 2Stab II./St.G 151в июле 1943 r. SG 151в октябре 1943 r. |
| 6Z | Gruppe Herzog (Stab из Stab l./LLG 1) |
| 8M | Schleppgruppe 3 |
NB. Коды и обозначения, набранные курсивом, относятся к авиачастям, в которых Junkers Ju 87 не был основным самолетом, но мог использоваться наряду с другими типами.

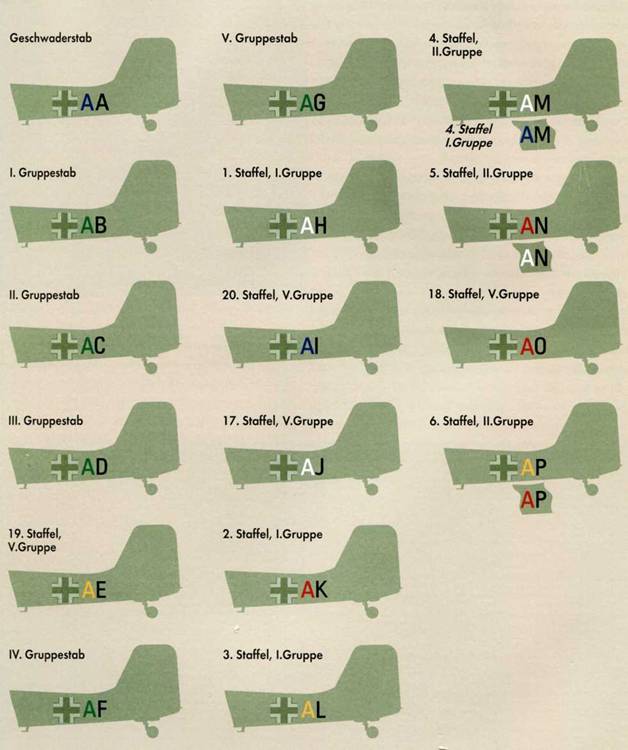

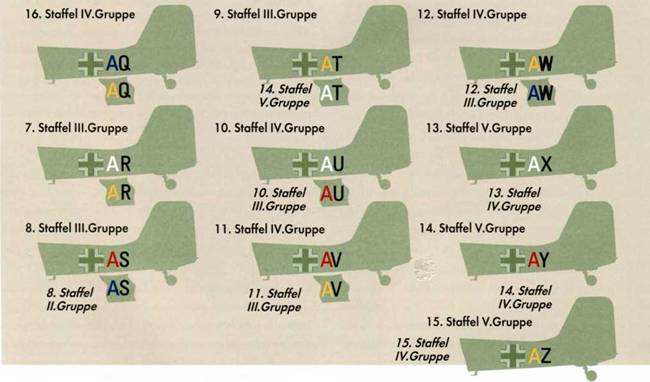

Коды подразделений пикировщиков люфтваффе (1939-1945)
Коды подразделений пикировщиков люфтваффе
| Четвертая буква | Подразделение в 1939 г. | Подразделение после реорганизации | Цвет третьей буквы в 1939 г. | Цвет третьей буквы после реорганизации |
| А | Geschwader Stab | Голубой | ||
| В | 1. Gruppe Stab | Зеленый | ||
| С | II. Gruppe Stab | Зеленый | ||
| D | III. Gruppe Stab | Зеленый | ||
| F | IV. Gruppe Stab | Зеленый | ||
| G | V. Gruppe Stab | Зеленый | ||
| Н | 1. Staffel, 1. Gruppe | Белый | ||
| К | 2. Staffel, 1. Gruppe | Красный | ||
| L | 3. Staffel, 1. Gruppe | Желтый | ||
| М | 4. Staffel, II. Gruppe | 4. Staffel, 1. Gruppe | Белый | Голубой |
| N | 5. Staffel, II. Gruppe | Красный | Белый | |
| Р | 6. Staffel, II. Gruppe | Желтый | Красный | |
| R | 7. Staffel, III. Gruppe | 7. Staffel, II. Gruppe | Белый | Желтый |
| S | 8. Staffel, III. Gruppe | 8. Staffel, II. Gruppe | Красный | Голубой |
| Т | 9. Staffel, III. Gruppe | Жельтый | Белый | |
| и | 10. Staffel, IV. Gruppe | 10. Staffel, III. Gruppe | Белый | Красный |
| V | 1 1. Staffel, IV. Gruppe | 1 1. Staffel, III. Gruppe | Красный | Желтый |
| W | 1 2. Staffel, IV. Gruppe | 1 2. Staffel, III. Gruppe | Желтый | Голубой |
| X | 1 3. Staffel, V. Gruppe | 1 3. Staffel, IV. Gruppe | Белый | |
| Y | 14. Staffel, V. Gruppe | 14. Staffel, IV. Gruppe | Красный | |
| Z | 1 5. Staffel, V. Gruppe | 15. Staffel, IV. Gruppe | Желтый | |
| Q | 16. Staffel, IV. Gruppe | Голубой | ||
| J | 17. Staffel, V. Gruppe | Белый | ||
| О | 1 8. Staffel, V. Gruppe | Красный | ||
| Е | 19. Staffel, V. Gruppe | Желтый | ||
| 1 | 20. Staffel, V. Gruppe | Голубой |

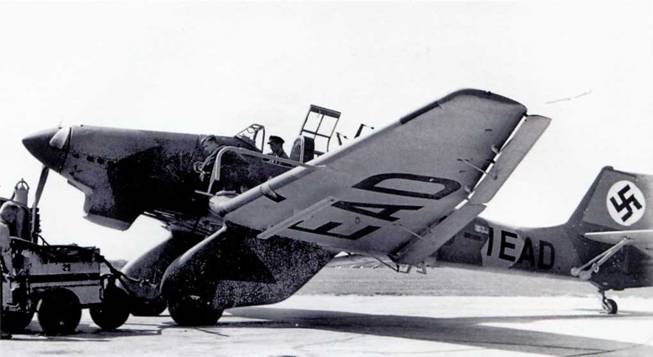

Новенький Ju 87А-1, окрашенный в четырехцветный «ломаный» камуфляж, который использовался до 1938 г. Изображение нацистского флага занимает большую часть вертикального оперения. Хорошо видна трубка Пито, конец которой имеет форму перевернутой V, а также посадочная фара, размещенная в носке левой консоли. Буквы регистрационного кода нанесены на фюзеляж и нижнюю поверхность крыла. (DR)
Ju 87А, или «Антон»
Ju 87.V4 (D-UBIP) стал прототипом серийной модели Ju 87А («Антон»). Он появился осенью 1936 г. В конструкцию машины внесли некоторые изменения после испытаний предыдущих прототипов. Вертикальное оперение увеличилось и приобрело форму, более близкую к квадрату. Подмоторная рама снова была понижена. Радиатор, охлаждающий двигатель, стал более обтекаемым. Была переделана хвостовая часть фюзеляжа. Фонарь кабины удлинили и сделали более обтекаемым. Несколько уменьшили обтекатели основного шасси. Снизу к фюзеляжу на шарнирах была прикреплена трапеция, выводящая сбрасываемую бомбу (весом 250 или 500 кг) за пределы площади, ометаемой винтом. Также установили 7,9-мм пулемет MG 1 7 в правой консоли крыла (пулемет MG 15 в задней части кабины еще не был установлен). В полу кабины сделали окно, закрывающееся подвижной шторкой, чтобы облегчить прицеливание.
Ju 87.V4 перевезли в Рехлин, где на нем испытывались различные варианты наступательного вооружения. Однако из-за недостаточной энерговооруженности самолета пришлось ограничить бомбовую нагрузку 500 кг, а также сократить экипаж до одного человека. В ходе испытаний двигатель Jumo 210Аа был заменен Jumo 210Са, развивавшим мощность 640 л.с. (477 кВт) на высоте 2700 м при 2700 об/мин. В носовой части установили два воздухозаборника для маслорадиаторов. Упростили конструкцию крыла и изменили его форму. Увеличили площадь руля направления. Подкосы стабилизатора были усилены, а обтекатель хвостового колеса демонтирован.
