Инструмент для строгания плоскости (рис. 5). В ручной столярной работе для плоскостного строгания применяют несколько типов рубанков: шерхебель, одинарный рубанок, двойной рубанок, полуфуганок, фуганок и т. д. Для строгания задиристых мест и торцевания иногда применяют шлифтик — двойной укороченный рубанок с более круто поставленными ножами. Для обработки узких длинных плоскостей применяют зензубель.

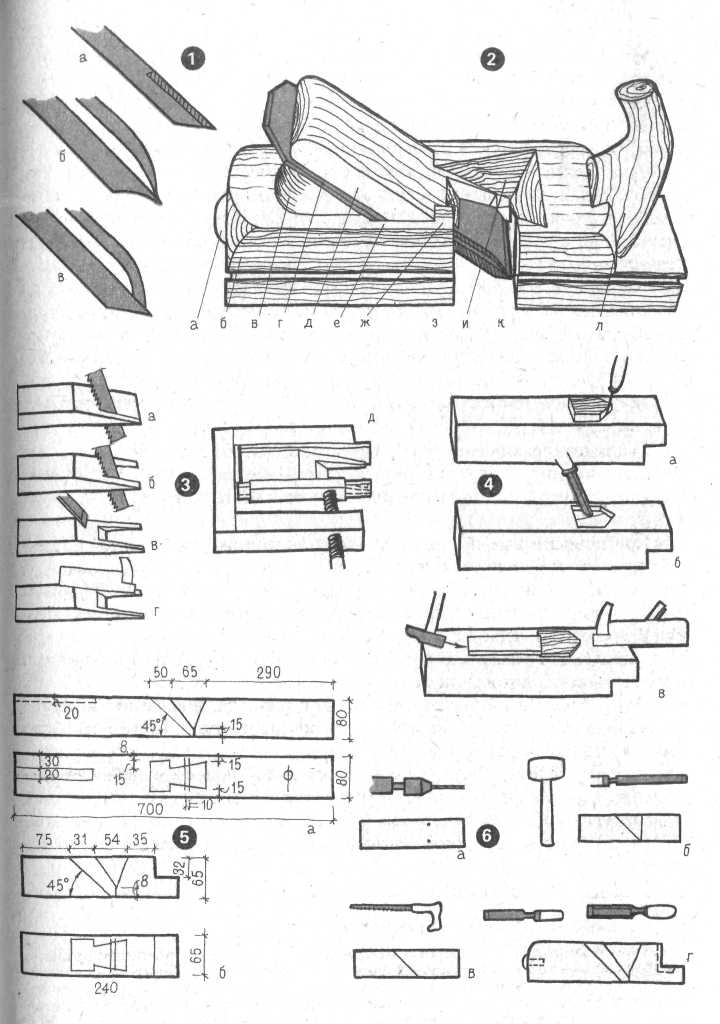

Рис. 5. Устройство рубанков с широким ножом

1 — ножи рубанков: а — одинарный наварной; б — двойной с горбатиком правильной формы; в — то же, неправильной формы; 2 — общий вид рубанка: а — кнопка; б — колодка; в — задний упор; г — нож; д — клинок; е — щечки; ж — заплечики; з — рожки клинка; и — зев; к — пролет; л — рог; 3 — изготовление и подгонка клинка: а, б — пропиливание; в — вырубка; г — подстрагивание; д — подклейка для уширения; 4 — устройство вкладыша: а — разметка; б — вырубка; в — вставка и подстрожка; 5 — разметочные схемы колодок рубанка (б) и фуганка (а); б — последовательность изготовления колодки; а — рассверливание; б — вырубка зева; в — пропиливание заплечиков; г — расчистка

За исключением шлифтика, все эти рубанки имеются в продаже. Принципиальное устройство рубанков одинаково, меняются лишь размеры колодок и ножей. Столяры-профессионалы используют деревянный инструмент для основной работы, а металлический — лишь там, где имеется опасность испортить подошву струга (строгание твердых торцов, ДСП и недеревянных материалов — оргалита, плексигласа, пластика и т. п.).

Деревянные рубанки легче, лучше скользят по обрабатываемой поверхности. Использование деревянных рубанков объясняется еще и тем, что столяр-профессионал работает весь день и вынужден экономить силы. С другой стороны, деревянный инструмент довольно быстро изнашивается. При незначительных объемах работы более тяжелый инструмент вполне пригоден.

Литые металлические рубанки, выпускаемые заводом им. Воскова (марка — два соединенных ромба с буквой В), сделаны очень хорошо. Наладка их заключается лишь в заточке и установке ножа. По качеству строгания они нисколько не уступают аналогичным деревянным рубанкам. Рубанки с двойными ножами имеют микроподачу ножа, надежный зажим клина, прошлифованные плоскости скольжения. При наладке лишь приходится иногда срубить заусеницы и мелкие выступы металла. В клинке металлического шерхебеля следует проделать поперечную канавку для опорного шрифта (если ее нет): при сильных ударах о сучки клинок будет реже выпадать. Металлические гнутые колодки других заводов легче, несколько лучше скользят, но менее качественны. Алюминиевые — пачкают дерево.

Так как деревянные инструменты все же составляют основу набора столярных инструментов, а принципиальное их устройство одинаково, то очень важно уметь налаживать деревянные колодки, чтобы обеспечить чистоту строгания, надежный зажим ножа и свободный отвод стружки.

При выборе в магазине деревянных колодок следует убедиться, во-первых, что заплечики, к которым снизу прижимается клин, сделаны с достаточным напуском, обеспечивающим надежное примыкание рожка клинка по всей его длине, во-вторых, что отверстие для входа стружки (пролет) с вставленным в него ножом и клином не превышает 1-2 мм от края щели до конца ножа. Лучше даже, если конец ножа упирается в стенку пролета. При большем размере, учитывая подгонку опорной плоскости — постели к ножу, может потребоваться вкладыш, а это нежелательно для новой колодки. При достаточной толщине щечек летка (более 6 мм) уширение заплечиков можно сделать за счет подрезки (утонения) этих щечек. Небольшие искривления, трещинки в неответственных местах можно заделать.

Следует приобретать колодки с подошвой из граба и клена. Остальные породы мягки, быстро изнашиваются, груша плохо скользит.

Склеенные колодки обычно меньше коробятся при усыхании, чем цельные. Рубанок с короткой колодкой должен иметь впереди рожок, свернутый набок для большого пальца левой руки (колодки с точеной вставной ручкой — хуже). Под ножом расположен полукруглый упор для правой руки (в самодельном инструменте мастера его обычно не делают).

Нужно сказать, что деревянная колодка всегда требует наладки и подгонки по руке; основное внимание нужно обращать на качество обработки летка и его деталей. Так, английские колодки, поступающие в продажу, представляют собой просто прямоугольник — брусок (мастер все доделывает по руке сам), французские — не имеют рожка и лишь немецкие модели оборудованы так же, как и отечественные.

Деревянные колодки следует выдержать дома не менее года для полного высыхания. Если клин зажимает или если он болтается в летке и не полностью упирается в заплечики, не следует браковать колодку. Исправить клин или сделать новый — нетрудно. Если постучать носком колодки нового неналаженного рубанка, в который вставлен нож, закрепленный клином, то почти всегда можно услышать дребезжание. Это происходит от неплотного прижатия клином и неплотного прилегания ножа к опорной плоскости — постели. Обе погрешности исправляются выравниванием опорной плоскости по ножу и подгонкой клина и низа заплечиков друг к другу. Для определения мест подрезки следует намазать нижнюю плоскость ножа и заплечиков мягким карандашом и собрать рубанок. После разборки выпуклые места обозначатся соответственно на опорной плоскости и рожках клина.

Подгонка клина к заплечикам (см. рис. 5, 5) состоит в подрезании стамеской опорной плоскости заплечиков, если она неровная или отличается от другой наклоном, и подстрагивании плоскостей клина. В клиньях с мало выявленными рожками следует их вырезать глубже. Длина рожков — 3,5-4 см. Угол между плоскостями клина для одинарных рубанков — около 14°, для двойных — около 10°. Более узкий клин крепче зажимается, но с трудом извлекается при переналадке, клин с большим углом вылетает от ударов ножа о сучки и плохо держит нож. Клин должен быть уже летка на 0,5 мм.

Рожки клина не должны выступать за пределы заплечиков, а сам клин вырезается внутри для того, чтобы выходящая стружка скользила по ножу. Необходимо сгладить и подрезать все ненужные шероховатости в самом летке, так как они задерживают стружку и затрудняют строгание. Чтобы рубанок не забивался стружкой, следует переднюю плоскость летка сделать вертикальной (в черновых колодках она почти параллельна ножу). Это увеличивает входную щель (пролет) при подстрожке и фуговании изношенной подошвы, но существенно облегчает выход стружки, и, следовательно, работу. Сохранения надлежащего размера пролета достигают либо подклейкой тонкой фанерки под нож, либо установкой вкладыша. На сильно изношенные подошвы наклеивают целиком пластину граба или клена и прорубают новый пролет, поэтому не следует выбрасывать старые удобные колодки, подошвы которых износились.
