В качестве промежуточных столбов лучше всего устанавливать стандартные железобетонные с соблюдением соответствующей технологии заглубления в грунт и укрепления заглубленной части.

Допускается применять деревянные столбы на пасынках из железобетона или из прочных пород дерева, мало поддающихся гниению (дуб, сосна). Комлевую (подземную) часть деревянного пасынка следует обработать антисептиком (креозот, насыщенный раствор марганцовки), а затем обернуть рубероидом по битуму.

Деревянный столб крепят к пасынку, предварительно установив на нем фарфоровые изоляторы на крюках.

1.2. Ответвления для загородного дома

С ближайшей к вашему дому столба воздушной линии электропередачи выполняется ответвление проводов к изоляторам, смонтированным на стене или на крыше дома (рис. 1.3). Ответвлением называется участок проводов от ВЛ до ввода в здание. Для ответвления рекомендуется использовать медные или алюминиевые провода в атмосферостойкой изоляции.

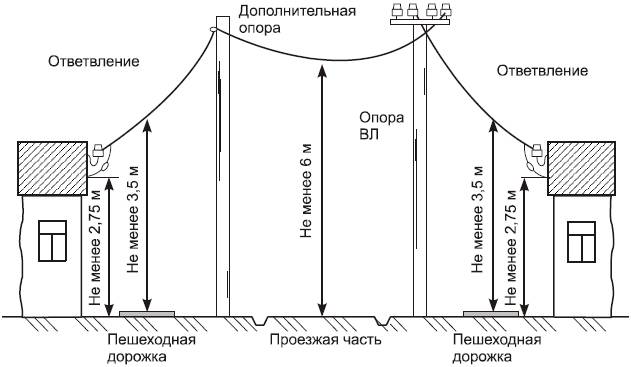

Рис. 1.3. Ответвления от воздушной линии к вводам в дома

Выбор материала провода и его сечения для ответвления зависит от расстояния (пролета) между опорой линии электропередачи и вводным устройством в дом (табл. 1.1).

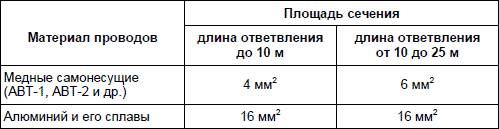

Таблица 1.1. Наименьшие допустимые площади сечения проводов для ответвлений к индивидуальным потребителям по условиям механической прочности

Если вы делаете ответвление, то лучше выбрать специальные кабели типа АВТВ или АВТУ, которые имеют четыре токоведущих жилы, а также встроенный несущий трос, принимающий основную нагрузку на себя.

Внимание!

Ответвление считают частью воздушной линии, его обслуживает владелец электрических сетей до изоляторов на стене строения, включая соединения у изоляторов.

К частным домам поселкового типа, садовым или дачным домам ответвление обычно выполняют двумя проводами (однофазный ввод): фазным и нулевым. Иногда возникает необходимость в трехпроводном ответвлении (двухфазный ввод, когда два фазных провода и один нулевой), чтобы получить два однофазных ввода (например, для двухквартирного дома). При этом нулевой провод общий, фазные провода обязательно разные.

Ответвления из четырех проводов (трехфазный ввод, три фазных и один нулевой) делают редко. Трехфазный источник питания имеет преимущество перед однофазным: появляется возможность пользоваться как однофазным, так и трехфазным потребителями электроэнергии, например можно подключить трехфазный электродвигатель.

Иногда для загородного дома делают ответвление не по воздуху, а под землей (рис. 1.4). Это более стабильный и безопасный вид ответвления, который не подвержен ветровым нагрузкам, обрывам при обледенении, прикосновении длинных предметов или при проезде негабаритного транспортного средства.

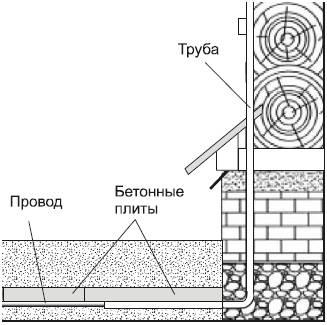

Рис. 1.4. Схема ответвления под землей, проложенная между воздушной линией и домом

Для ответвления можно применить кабель с медными жилами (например, марок ВВГ, ПВО) сечением не менее 2,5 мм2 или алюминиевыми жилами (марки АВВГ, АПВГ) сечением не менее 4 мм2. Кабель прокладывают по стойке опоры: в верхней части открыто на скобах, а начиная с 1,5 м от уровня земли в трубе на глубину 0,7 м. Затем кабель ведут в траншее глубиной не менее 0,7 м до здания и, наконец, в трубе выводят на наружную стену.

Ответвление под землей, проложенное между ВЛ и домом, можно представить в виде нескольких частей [2, 3]. Части кабеля ответвления у столба и вдоль стены дома должны быть обязательно в защитных металлических трубах, а часть ответвления, находящаяся в грунте, может быть уложена и без труб. Тип укладываемого кабеля должен соответствовать условию его размещения в грунте, а в расчете сечения жил, в отличие от прокладки ответвлений по воздуху, не нужно учитывать механические нагрузки. Определять сечение в этом случае нужно в основном по электрической нагрузке.

Для устройства подземного ответвления у столба воздушной линии следует использовать Г-образный отрезок трубы. На стене дома ответвление также устанавливают в защитной трубе. Форма изгибов трубы может быть произвольная, она может огибать цоколь фундамента. Для облегчения ввода в трубу кабеля радиусы изгибов должны быть максимально большими. Трубу необходимо надежно закрепить на стене здания так, чтобы она поднималась не менее чем на 1,8 м от земли. Еще лучше, если труба будет цельной и пройдет через стену дома до самого вводного устройства.
