Microcode Updation

Современные процессоры используют специальный микрокод для исправления ошибок, допущенных при разработке процессора, который обновляется с помощью системной BIOS во время процедуры POST.

Возможные значения:

■ Enabled (On) – обновление микрокода разрешено;

■ Disabled (Off) – обновление микрокода запрещено.

Max CPUID Value Limit, Limit CPUID Max Val Этот параметр ограничивает величину CPUID значением 3, что необходимо для нормальной работы устаревших операционных систем. Для Windows 9x/NT4 установите Enabled (On), а для Windows 2000/ХР/2003 – Disabled (Off).

Execute Disable Bit, No-Execute Memory Protect

Параметр разрешает или запрещает аппаратную поддержку защиты от вредоносных программ, которые получают доступ к системе, запуская код из области данных.

Возможные значения:

■ Enabled (On) – аппаратная защита от выполнения кода из области данных включена; для ее полной реализации требуется поддержка со стороны процессора и операционной системы (Windows ХР SP2 или Windows 2003 SP1);

■ Disabled (Off) – аппаратная защита от выполнения кода из области данных отключена.

Enhanced С1 Control, Enhance Halt State, CPU Enhanced Halt, C1E Function

Параметр разрешает или запрещает работу процессора семейства Intel Pentium 4 в режиме пониженного энергопотребления при поступлении на процессор команды Halt.

Возможные значения:

■ Auto (Enabled) – использование режима С1Е разрешено (рекомендуемое значение);

■ Disabled – режим С1Е отключен.

CPU EIST Function, EIST Function, Intel(R) SpeedStep Technology

Этот параметр управляет режимом EIST (Enhanced Intel SpeedStep Technology), который уменьшает энергопотребление новых процессоров Intel Pentium 4, а также снижает шум вентилятора. В отличие от технологии С1Е, EIST включается на основе анализа загруженности системы. Для реализации этой технологии необходимо выполнение следующих условий:

■ поддержка со стороны BIOS; рассматриваемому параметру следует присвоить значение Auto (Enabled);

■ процессор Intel Pentium 4 с поддержкой EIST;

■ операционная система Windows ХР SP2/Windows 2003 SP1 или выше;

■ в настройках электропитания нужно установить схему управления питанием Портативная или Экономия батарей.

Cool\'n\'Quiet Control

Параметр включает или отключает технологию Cool\'n\'Quiet, которая уменьшает энергопотребление процессоров AMD Athlon 64. Ее использование почти не отличается от технологии EIST.

Возможные значения:

■ Auto (Enabled) – технология Cool\'n\'Quiet включена (для ее использования необходима также поддержка со стороны операционной системы Windows ХР SP2 или Windows 2003 SP1);

■ Disabled – технология Cool\'n\'Quiet отключена.

CPU Internal Thermal Control

Параметр отключает систему защиты от перегрева, которая реализована в новых процессорах семейства Intel Pentium 4.

Возможные значения:

■ Auto – система защиты от перегрева включена, рабочие параметры процессора выбираются автоматически (рекомендуемое значение);

■ Disabled – система защиты от перегрева отключена, из-за чего процессор может выйти из строя, если его максимальная рабочая температура будет превышена.

Thermal Management

Параметр задает один из двух режимов для системы защиты от перегрева в новых процессорах семейства Intel Pentium 4.

Возможные значения:

■ Thermal Monitor 1 (ТМ1) – при перегреве процессор будет пропускать несколько рабочих тактов, что приведет к его охлаждению;

■ Thermal Monitor 2 (ТМ2) – для охлаждения процессор снижает внутреннюю тактовую частоту, что уменьшает нагрузку более плавно, чем при пропуске тактов. Режим поддерживается более новыми моделями процессоров.

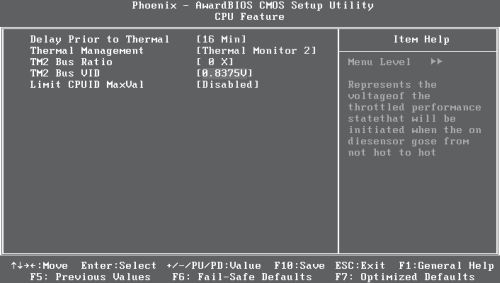

В некоторых версиях BIOS есть аналогичный параметр CPU Thermal Monitor 2 (ТМ2), управляющий режимом ТМ2. Для него также иногда встречаются дополнительные параметры, например ТМ2 Bus Ratio и ТМ2 Bus VID, которые устанавливают коэффициент умножения и напряжение питания при перегреве (рис. 4.5).

Рис. 4.5. Настройки защиты от перегрева процессоров Pentium 4

Delay Prior То Thermal Параметр устанавливает время задержки, чтобы включить систему защиты от перегрева, что необходимо для исключения ложных срабатываний этой системы при первоначальной загрузке. Возможные значения: 4Min, 8 Min, 16 Min, 32 Min – время в минутах до начала включения системы защиты от перегрева. Рекомендуется устанавливать несколько большее значение времени, чем необходимо для полной загрузки операционной системы.

Информационные параметры процессора

Многие современные версии BIOS содержат информационные параметры, которые отображают текущие режимы работы процессора. Вот наиболее часто встречающиеся:

■ CPU Туре – тип и модель центрального процессора;

■ CPU Speed (Frequency) – текущая тактовая частота процессора;

■ FSB Speed (Current FSB Frequency) – частота внешней шины процессора;

■ Cache L1/L2/L3 (Cache RAM) – объем установленной кэш-памяти;

■ Ratio Actual Value – текущее значение коэффициента умножения;

■ Ratio Status – параметр показывает, доступно ли изменение коэффициента умножения для данной модели процессора.

С помощью параметров, рассмотренных в этом разделе, настраивается первоначальная загрузка компьютера, и они не влияют на обычную работу системы. В большинстве версий BIOS эти параметры находятся в разделе Advanced BIOS Features (рис. 5.1); в этом же разделе есть и другие параметры, которые будут описаны далее.
