§ 54. Действие крючка при одиночной стрельбе: Спусковой крючок при нажатии на его хвост уклоняется не только книзу, но и назад, а потому он может соскользнуть с площадки ползуна. Это и происходит, если ползун подан вперед (хвост переводчика отклонен книзу и прижат к скобе).

Если крючок при крайнем заднем положении соскальзывает с площадки, то ползун, освободившись от крючка, под действием спусковой пружины поднимается и поднимает кверху конец спускового рычага, прижимая его к боевому взводу курка, почему курок, при отклонении его назад отходящим затвором станет на боевой взвод.

Для производства следующего выстрела необходимо снова нажать на хвост спускового крючка и так для каждого выстрела, т. е. стрельба происходит одиночная.

§ 55. Действие спускового крючка при непрерывной стрельбе: Если ползун отошел назад (его отодвигает выступ переводчика, когда переводчик подан вперед и прижат к планке), то крючок не может соскальзывать с площадки ползуна и все время, пока мы нажимаем на хвост, удерживает ползун, а с ним вместе и спусковой рычаг отклоненными книзу; почему курок не может вновь стать на боевой взвод и спускается с предохранительного, как только затвор станет на свое место, т. е. стрельба происходит непрерывная.

§ 56. Отход частей при отдаче: Газы, образующиеся от сгорающего пороха, с огромной силой выбрасывают пулю вперед и с такой же силой стремятся отбросить затвор назад; и затвор отходит назад. Но так как он сцеплен со стволом (посредством щек), то отходит не один, а тянет за собой и ствол. Когда пуля вылетит, а вслед за ней выйдут и газы из ствола, движение ствола и затвора продолжается по инерции.

При этом происходит та же работа частей, что и при заряжании, но отходящий затвор удерживает в своей чашечке зацепом выбрасывателя гильзу до того момента, когда шляпка гильзы ударится в отражательный выступ. От этого удара гильза летит кверху.

§ 57. Чтобы прекратить стрельбу, нужно лишь прекратить нажатие на спусковой крючок, после чего, если нужно, закрыть предохранитель.

Для разряжания автомата нужно: а) вынуть магазин из окна коробки; б) отвести затвор до отказа, чтобы выбросить оставшийся в стволе патрон, и, отпустив затвор на место, в) спустить курок.

§ 58. Для чистки, разборки и сборки автомата при нем положена следующая принадлежность:

Черт. 22.

Шомпол совместно с протиркой служит для протирания и смазывания канала ствола (черт. 22).

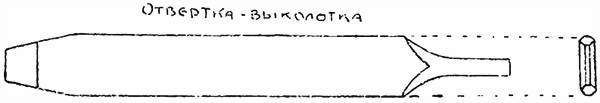

Отвертка (черт. 23) для отвинчивания винта спусковой планки и упора боевой пружины; другой конец отвертки служит для выталкивания, при разборке, шпильки автоматического спуска и для выдвигания пружины выбрасывателя.

Черт. 23.

Выколотка (черт. 24.)

Черт. 24.

Маслянка. Для хранения запаса жидкой смазки, маслянка помещается в ложе и закрывается навинтованной крышкой с кисточкой.

При стрельбе этой кисточкой следует смачивать первые патроны в магазине, если они раньше не были смазаны.

Сверх того, каждый владелец автомата должен заготовить для его чистки набор заостренных палочек мягкого дерева, паклю без кострики, чистые мягкие тряпки, смазку и хороший керосин.

А. Разборка

§ 59. Для чистки производится следующая разборка автомата.

а) Вынуть шомпол и подготовить его для протирания ствола, т. е. навинтить на него протирку и на нее паклю или тряпку.

б) Отделить затвор:

Взять автомат в левую руку и опереть его дульной частью на что-либо. Большим пальцем правой руки нажать на заднюю чеку, а указательным пальцем той же руки повернуть хвост чеки назад.

Взять за рукоятку затвора, выдвинуть его назад из пазов коробки вместе с крышкой и щитком. Уклоняя заднюю часть затвора вверх, вынуть затвор из коробки, отделить затворную пружину от крышки и затвора и вытряхнуть щиток.

в) Отделить ствол с коробкой от ложи:

Снять наконечник: нажав на защелку, подать наконечник вперед и снять со ствола. Нажав на ложевую пружину, снять кольцо с ложи и ствола.

Снять ствольную накладку: приподнять задний ее конец, вывести передние выступы из гнезд ложи.
